Правильный выбор угла обзора – основа эффективной системы видеонаблюдения. Ошибка на этапе проектирования приводит к появлению «слепых зон» или, наоборот, к избыточному охвату с потерей детализации. Вопрос, как рассчитать и выбрать оптимальный угол обзора камеры при установке системы видеонаблюдения, возникает у каждого, кто сталкивается с установкой камер на объекте. В этой статье мы дадим пошаговые инструкции, формулы и практические примеры. Вы узнаете, от каких параметров зависит реальное поле зрения, как подбирать объектив под конкретные задачи и какие инструменты помогут выполнить точный расчет. Материал основан на рекомендациях производителей (Hikvision, Dahua, Axis) и опыте профессиональных интеграторов.

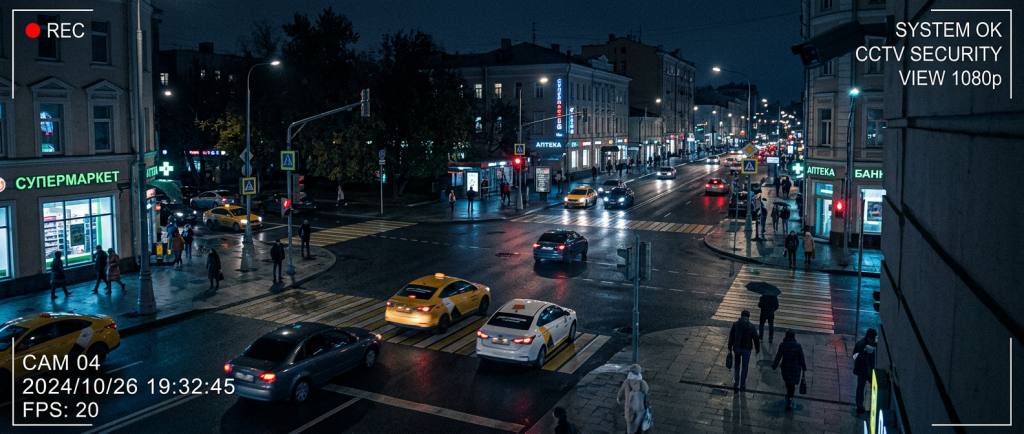

Прежде чем переходить к формулам, важно понять физический смысл. Угол обзора – это угловая величина, показывающая, какую часть пространства видеокамера захватывает в кадр. Он напрямую зависит от фокусного расстояния объектива и физического размера матрицы. Чем меньше фокусное расстояние (например, 2.8 мм), тем шире угол и тем большую площадь охватывает камера, но сильнее падает детализация удаленных объектов. Чем больше фокус (например, 12 мм), тем уже обзор, но выше четкость на дальних дистанциях. Оптимальный баланс между шириной охвата и детализацией – главная задача инженера. Далее мы разберем, как рассчитывать все параметры на практике.
Базовые параметры и их влияние на угол обзора
Чтобы грамотно выбирать камеру, нужно понимать, как технические характеристики преобразуются в реальную картину. Ключевых факторов четыре: фокусное расстояние, размер матрицы, требуемая детализация и геометрия места установки. От их сочетания зависеть не только ширина захвата, но и возможность распознать лицо или номер автомобиля. Ниже приведены основные элементы, влияющие на обзор, и правила их оценки.
- Фокусное расстояние (объектив): Измеряется в миллиметрах (мм). Чем меньше значение, тем шире угол. Для справки: 2.8 мм → ≈ 100-110°, 4 мм → ≈ 70-80°, 6 мм → ≈ 50-60°, 12 мм → ≈ 30-35°. Вариофокальные объективы (например, 2.8-12 мм) позволяют менять угол вручную или дистанционно.
- Размер матрицы: Чем физически больше сенсор (например, 1/1.8″ против 1/3″), тем шире угол при том же фокусном расстоянии. Крупная матрица также лучше собирает свет, но увеличивает стоимость камеры. Стандарты: 1/3″, 1/2.8″, 1/1.8″, 2/3″.
- Требуемая детализация (пикселей на метр): Для общего наблюдение достаточно 20-30 пикс/м (видно факт движения). Для распознавания человека нужно 100-150 пикс/м. Для идентификации лица или номера автомобиля – от 250 пикс/м и выше. Эта норма напрямую диктует максимальное расстояние, на котором камера эффективна.
- Геометрия сцены: Расстояние до объекта, ширина контролируемой зоны, высота установки камеры. Например, для контроля стены шириной 6 метров с дистанции 5 метров потребуется угол примерно 60-65°.
- Соотношение сторон матрицы: Горизонтальный угол всегда больше вертикального. Для матрицы 16:9 вертикальный угол примерно на 30-40% уже. Это важно учитывать при контроле высоких объектов (стеллажи, фасады).
Понимание этих параметров – база для дальнейшего расчета. Например, если вам нужно рассчитать камеру для коридора длиной 10 метров и шириной 2 метра, установка широкоугольного объектива 2.8 мм приведет к тому, что дальняя стена будет занимать всего несколько пикселей – лицо человека в конце коридора вы не распознаете. Здесь оптимальный выбор – объектив с фокусом 6-8 мм, который «вытянет» перспективу. Всегда помните: широкий угол – для обзора площади, узкий – для детализации удаленных объектов. Ниже мы покажем, как превратить эти знания в точные цифры с помощью простых формул.
Практические формулы расчета и онлайн-инструменты
Для точного расчета угла обзора используются две основные формулы, основанные на тригонометрии. Первая позволяет найти угол, зная ширину зоны и расстояние до нее. Вторая связывает фокусное расстояние и размер матрицы. Инженеры обычно применяют обе, чтобы перепроверить результат. Также существуют готовые онлайн-калькуляторы от производителей (Hikvision Lens Calculator, Dahua FOV tool, Axis FOV Calculator), куда достаточно ввести модель камеры, высоту установки и дистанцию – программа сама покажет зону захвата. Однако понимание формул поможет вам рассчитывать параметры даже в условиях, когда нет доступа к интернету. Рассмотрим ключевые методы.
- Формула через ширину зоны и расстояние: Угол (градусы) = 2 × arctg( (Ширина_зоны/2) / Расстояние_до_объекта ). Пример: нужно охватить стену шириной 4 метра с расстояния 5 метров. Подставляем: 2 × arctg( (4/2) / 5 ) = 2 × arctg(0.4) = 2 × 21.8° ≈ 43.6°. Итог: требуется камера с углом не менее 44° по горизонтали.
- Формула через фокусное расстояние и матрицу: Угол = 2 × arctg( (Размер_матрицы_по_горизонту) / (2 × Фокусное_расстояние) ). Стандартные размеры матриц: 1/3″ ≈ 4.8 мм (горизонт), 1/2.8″ ≈ 5.6 мм, 1/1.8″ ≈ 7.2 мм. Пример: камера с матрицей 1/3″ и объективом 6 мм. Угол = 2 × arctg(4.8 / (2×6)) = 2 × arctg(0.4) = 43.6°.
- Обратная задача – подбор фокусного расстояния по требуемому углу: Фокус = Размер_матрицы_по_горизонту / (2 × tg(Угол/2)). Позволяет выбрать объектив, если вы уже знаете нужный угол.
- Метод "пикселей на метр": Определяем, на каком расстоянии детализация станет недостаточной. Например, при разрешении 2 Мп (1920 пикселей по горизонтали) и угле 90° на дистанции 10 метров один метр зоны занимает примерно 1920 / (2×10×tg(45°)) ≈ 96 пикселей. Этого достаточно для распознавания (норма 100), но для идентификации уже мало.
На практике рекомендую использовать комбинированный подход: сначала прикинуть угол по формуле ширины/расстояния, затем подобрать по таблицам соответствия фокусного расстояния и угла для вашей матрицы. Всегда делайте запас 10-15% по углу, чтобы компенсировать неточности монтажа. Например, если расчет показал, что нужен угол 50°, выбирайте камеру с 55-60°. Также учитывайте, что паспортный угол производители часто указывают для идеальных условий (бесконечность). На реальных дистанциях до 10-15 метров фактический угол может быть на 3-5° меньше из-за особенностей фокусировки. Поэтому лучший способ – протестировать камеру на месте с помощью временного подключения к монитору или ноутбуку.
Таблица соответствия фокусного расстояния и угла обзора (для матрицы 1/3″)
| Фокусное расстояние (мм) | Горизонтальный угол (градусы) | Вертикальный угол (градусы) | Диагональный угол (градусы) | Типичное применение |
|---|---|---|---|---|
| 2.8 | ≈ 100-105° | ≈ 75-80° | ≈ 130-140° | Кабинеты, холлы, лифты (широкий охват) |
| 3.6 | ≈ 75-80° | ≈ 55-60° | ≈ 100-105° | Офисы, магазины, прихожие |
| 4 | ≈ 65-70° | ≈ 50-55° | ≈ 90-95° | Коридоры, входные группы |
| 6 | ≈ 43-48° | ≈ 33-38° | ≈ 55-60° | Парковки, въезды, контроль зон |
| 8 | ≈ 33-35° | ≈ 25-28° | ≈ 40-45° | Удаленное наблюдение за периметром |
| 12 | ≈ 22-25° | ≈ 17-20° | ≈ 28-32° | Распознавание номеров, лиц на дистанции 20-30 м |
* Значения даны для наиболее распространенной матрицы 1/3″. Для матриц 1/2.8″ или 1/1.8″ углы будут на 10-20% шире при том же фокусном расстоянии.
Для сложных объектов (склады с высокими стеллажами, парковки с несколькими рядами) простого расчета недостаточно. Здесь нужно использовать профессиональное ПО для проектирования (например, IP Video System Design Tool от JVSG или бесплатный калькулятор от Hikvision). Эти программы позволяют импортировать план помещения, расставить камеры с учетом их технических характеристик и получить визуализацию зон покрытия с цветовой индикацией детализации. Это помогает избежать «слепых зон» и оптимизировать количество оборудования. Многие интеграторы считают такой расчет обязательным этапом для объектов площадью более 500 кв.м.

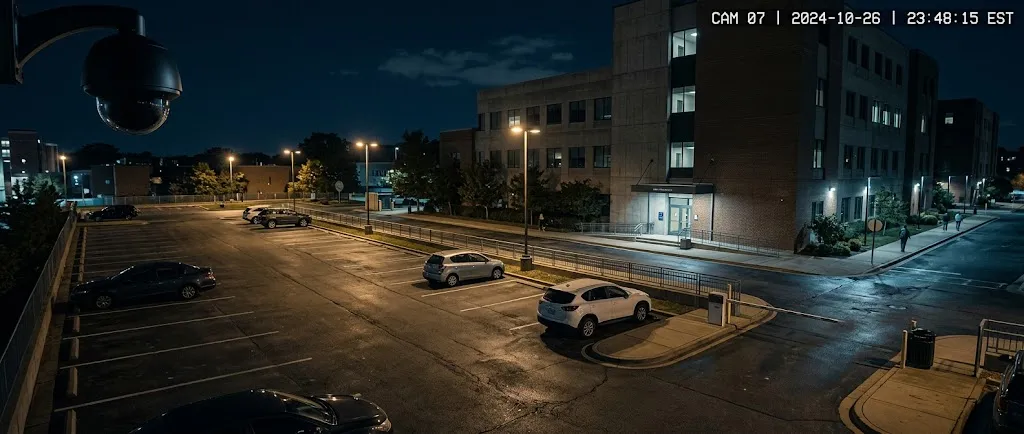

Выбор угла обзора под конкретные сценарии видеонаблюдения
Зная, как рассчитать параметры, перейдем к привязке к реальным задачам. Оптимальный угол для офиса и для въезда на парковку будет различаться кардинально. В таблице ниже мы свели типовые сценарии, рекомендуемые значения горизонтального угла, фокусного расстояния и ожидаемую дистанцию идентификации. Используйте эту таблицу как шпаргалку при выборе оборудования. Помните, что данные приблизительны и требуют корректировки в зависимости от конкретных условий (освещенность, контрастность объектов).
| Сценарий наблюдения | Рекомендуемый угол (гориз.) | Фокусное расстояние (мм) для 1/3″ | Макс. дистанция распознавания лица | Тип камеры |
|---|---|---|---|---|
| Офисное помещение 20 кв.м | 90-110° | 2.8-3.6 | до 5 метров | Купольная или корпусная |
| Коридор школы, больницы | 60-80° | 4-6 | до 10 метров | Корпусная настенная |
| Торговый зал супермаркета | 80-100° | 2.8-4 | до 7-8 метров | Купольная с WDR |
| Въездная группа (номер автомобиля) | 30-45° | 8-12 | до 20 метров (номер) | Корпусная уличная с высокой детализацией |
| Периметр склада (50-100 метров) | 20-30° | 12-25 (или PTZ) | до 30-40 метров | PTZ или вариофокальная |
| Большой холл, аэропорт | 120-180° (панорама) | Fisheye или мультисенсорная | до 5-6 метров (после dewarping) | 360° камера |
Важный нюанс: при использовании сверхшироких углов (более 120°) возникают сильные геометрические искажения – «бочка». Они мешают видеоаналитике (детекция движения, подсчет людей). Если вам нужна аналитика, старайтесь не превышать угол 100-110°. Для получения панорамного изображения без искажений лучше использовать мультисенсорные камеры (две-четыре матрицы с обычными объективами) или PTZ-камеры с режимом патрулирования. Также помните, что установка камеры на большой высоте (более 5-6 метров) резко снижает детализацию – один пиксель будет «покрывать» слишком большую площадь. В таких случаях необходимо увеличивать фокусное расстояние или использовать камеры с высоким разрешением (4K и выше).
Итоговые рекомендации по выбору: всегда начинайте с ответа на вопрос: «Что я хочу видеть на записи?». Если нужно контролировать обстановку в комнате – берите широкий угол (90-110°). Если цель – фиксировать лица на входе – угол должен быть 50-70° с фокусом 4-6 мм, а камеру ставьте на высоте 2-2.5 метра. Для парковки комбинируйте: одна камера с углом 90-100° для общего обзора и одна узкоугольная (30-40°) для чтения номеров. Всегда делайте тестовую установку перед фиксацией кронштейнов – лучше потратить час на эксперименты, чем потом переделывать всю систему. И не экономьте на вариофокальных объективах: возможность подстроить угол на месте после монтажа окупает небольшую разницу в цене. Для особо ответственных объектов (банки, режимные предприятия) закажите расчет у профессионального проектировщика – это избавит от риска «слепых зон» и даст гарантию, что ни одно событие не останется незафиксированным.
