Тепловизионные камеры: полное руководство по работе и применению

Современные системы безопасности и контроля всё чаще используют устройства, способные видеть то, что недоступно человеческому глазу. Речь идёт о тепловизионных камерах. В этой статье мы детально разберём, что такое тепловизионные камеры, как работают и где они применяются, а также рассмотрим их ключевые характеристики, преимущества и ограничения. Материал основан на открытых технических источниках и практическом опыте интеграторов. Вы узнаете, чем тепловизор отличается от обычной видеокамеры, какие задачи решает в промышленности, строительстве, на транспорте и объектах критической инфраструктуры. Компания IPG (Санкт-Петербург) предлагает полный цикл внедрения тепловизионного оборудования — от проектирования до пусконаладки. Текст будет максимально полезным: без «воды», только факты, цифры и чёткие алгоритмы выбора. Мы используем официальные данные производителей и результаты полевых испытаний. Поехали.

Физические основы работы тепловизионной камеры

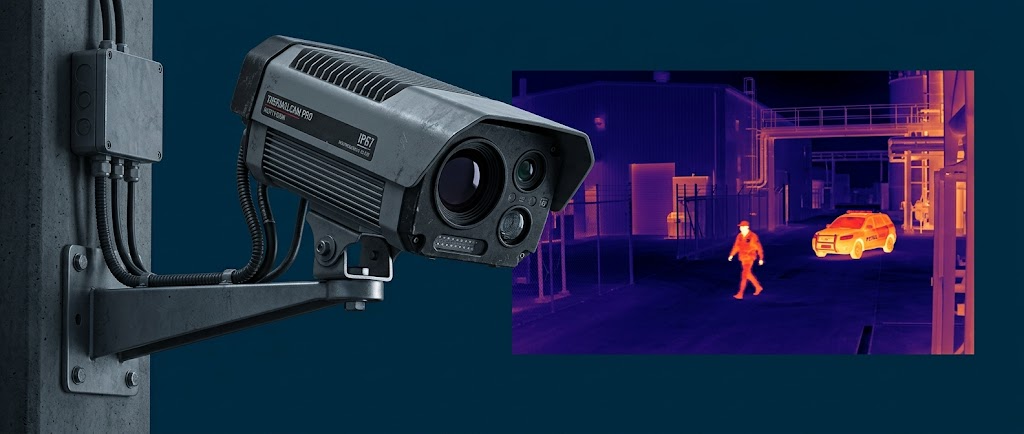

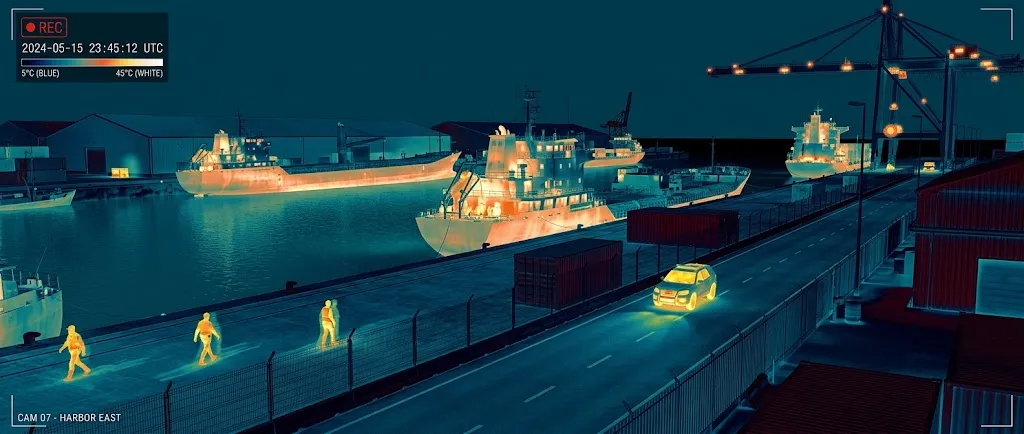

Чтобы понять, как работает тепловизор, нужно вспомнить основы физики. Любое тело, температура которого превышает абсолютный ноль (-273°C), излучает инфракрасное (тепловое) излучение. Длина волны этого излучения обратно пропорциональна температуре: чем горячее объект, тем короче волна. Тепловизионная камера — это устройство, которое улавливает собственное инфракрасное излучение объектов и преобразует его в видимое изображение — термограмму. В отличие от обычной видеокамеры, фиксирующей отражённый свет, тепловизору не нужны внешние источники освещения: он «видит» тепло даже в полной темноте, сквозь туман, дым и пыль. Основной чувствительный элемент — матрица микроболометров, которая нагревается под действием ИК-лучей, меняя своё сопротивление. Электроника считывает эти изменения и формирует картинку, где более горячие участки обычно окрашиваются в белый, красный или жёлтый цвета, а холодные — в чёрный или синий. Ключевая характеристика тепловизора — температурная чувствительность (NETD), измеряемая в милликельвинах (мК). У современных моделей она составляет 30–50 мК, что позволяет фиксировать разницу температур в сотые доли градуса. Именно эта способность делает тепловизионные камеры незаменимыми для поиска людей в завалах, обнаружения перегретых узлов оборудования или утечек тепла в зданиях. Рассмотрим подробнее спектральные диапазоны и конструктивные особенности.

Для большинства гражданских задач (охрана периметра, энергоаудит, поиск людей) используются тепловизоры с неохлаждаемой матрицей в диапазоне 8–14 мкм. Именно в этом диапазоне тела с температурой от -20 до +50°C излучают максимум энергии. Охлаждаемые тепловизоры имеют криогенную систему охлаждения матрицы до -200°C, что даёт сверхвысокую чувствительность и позволяет видеть цели за десятки километров. Однако они дороги (сотни тысяч долларов), имеют ограниченный ресурс и требуют обслуживания. Поэтому в типовых проектах безопасности используются неохлаждаемые тепловизоры, которые компактны, надёжны и постоянно дешевеют. Следующий важный параметр — разрешение матрицы. В тепловизорах оно обычно ниже, чем у ТВ-камер: типовые значения 320×240 или 640×512 пикселей. Этого достаточно для обнаружения человека на расстоянии до 2–3 км. Но для распознавания (понять, что это человек, а не животное) требуется уже 6–10 пикселей на силуэт, для идентификации — до 30 пикселей. Поэтому тепловизоры редко используют для чтения номеров или лиц — для этих задач их комбинируют с обычными камерами (гибридные системы).

Где применяются тепловизионные камеры: основные отрасли

Тепловизионное оборудование сегодня используется в десятках отраслей — от военной промышленности до коммунального хозяйства. Разберём ключевые сферы, где тепловизор даёт максимальную пользу. Первое и самое очевидное применение — это охрана периметров стратегических объектов. Тепловизоры видят нарушителя в любую погоду и время суток, не боятся засветки фарами и лазерными указками. Второе направление — энергоаудит и строительство. С помощью тепловизора выявляют мостики холода, дефекты теплоизоляции, места утечек тепла в зданиях, а также некачественные швы в панельных домах. Третья сфера — промышленность. Тепловизионный контроль позволяет обнаружить перегрев подшипников, неисправности в электрощитовых, утечки в трубопроводах и газовых магистралях. Это предотвращает аварии и пожары. Четвёртое — поисково-спасательные операции: тепловизоры на БПЛА или ручные модели находят людей под завалами, в лесу или в дыму. Пятое — медицина: во время эпидемий тепловизоры дистанционно измеряют температуру тела больших групп людей. Также тепловизоры активно применяются в ветеринарии, геологии, археологии и даже в искусстве (для анализа подлинности картин). В таблице ниже приведём конкретные задачи по отраслям.

• Безопасность и оборона: обнаружение нарушителей на дальних подступах, охрана границ и периметров, антитеррористическая защита.
• Строительство и ЖКХ: тепловой аудит зданий, контроль качества утепления, поиск скрытых протечек и плесени.
• Промышленность: диагностика электрооборудования (контакты, трансформаторы), контроль печей и котлов, мониторинг конвейеров.
• Пожарная охрана: обнаружение очагов возгорания через дым, поиск людей в задымлённых помещениях, контроль торфяных пожаров.
• Транспорт и логистика: ночное вождение, контроль тормозной системы поездов, мониторинг погрузки.

Особо выделим применение тепловизионных камер на беспилотных летательных аппаратах (БПЛА). Дрон с тепловизором позволяет за несколько минут обследовать километры ЛЭП, газопроводов, солнечных электростанций, находить перегретые панели и неисправные изоляторы. Для поисково-спасательных отрядов это незаменимый инструмент: тепловизор с высоты 100 метров видит тепловой след человека в лесу или в поле. Ещё одно важное направление — сельское хозяйство. Тепловизоры с воздуха выявляют участки полей с недостаточным орошением, болезни растений по изменению температуры листвы, а также контролируют состояние поголовья скота (поиск больных животных с повышенной температурой). Таким образом, тепловизионные камеры — это межотраслевой инструмент, который помогает экономить ресурсы, предотвращать аварии и спасать жизни. Рассмотрим теперь технические нюансы, которые необходимо знать при выборе и эксплуатации тепловизора.

Ключевые параметры выбора тепловизионной камеры

Когда перед вами стоит задача приобрести тепловизор, важно понимать, какие характеристики действительно влияют на результат. Первый параметр — разрешение матрицы. Чем оно выше, тем детальнее картинка и дальше дистанция распознавания. Для охраны небольшого склада достаточно 160×120 пикселей, для периметра завода — 640×480. Второй параметр — оптическое поле зрения (FoV). Широкоугольные объективы (например, 50°×38°) хороши для обзора близкой территории, узкопольные (12°×9°) — для наблюдения за удалёнными объектами. Третий — температурный диапазон. Для большинства задач на улице достаточно диапазона -20…+150°C. Для контроля печей и двигателей нужны модели до +2000°C. Четвёртый — частота кадров. Для статичного наблюдения хватает 9 Гц, для подвижных объектов — 25-30 Гц. Пятый — наличие изотерм (цветовых маркеров заданной температуры) и точек замера. В охранных системах критична интеграция с видеоаналитикой: тепловизор должен уметь передавать тревоги по протоколам ONVIF, иметь встроенную аналитику (пересечение линии, вторжение в зону). Также обращайте внимание на климатическое исполнение: для улицы нужен диапазон -40…+60°C и степень защиты IP66/IP67. Стоимость тепловизоров начинается от 50 000 руб. за простые модели и доходит до нескольких миллионов за профессиональные системы. Компания IPG помогает подобрать оптимальное решение под ваш бюджет и задачи, проводит тестирование на объекте и обеспечивает гарантийное обслуживание.

Важно понимать ограничения тепловизоров. Они не видят сквозь стекло (окна, автомобильные стёкла) — стекло отражает ИК-лучи. Также тепловизор может «потерять» цель, если её температура сравняется с температурой фона (например, человек приживётся к тёплой стене летом). В сильный ливень и метель дальность действия падает в 2–3 раза. Кроме того, тепловизоры не идентифицируют личность и не читают номера — для этого их необходимо комбинировать с обычными камерами с высоким разрешением. Именно поэтому профессиональные системы безопасности строятся на тандеме: тепловизор для обнаружения и трекинга, а PTZ-камера для приближения и распознавания. В IPG мы проектируем такие гибридные комплексы с единым интерфейсом управления и видеоаналитикой. При правильном расчёте вы получаете систему, которая надёжно работает в любых погодных условиях и не даёт ложных тревог из-за теней или животных.

Как мы внедряем тепловизионные системы в Санкт-Петербурге

Компания IPG предлагает полный цикл услуг: от выбора оборудования до пусконаладки и сервисного сопровождения. Наши инженеры проводят предпроектное обследование объекта, рассчитывают необходимое разрешение и фокусные расстояния объективов с учётом критерия Джонсона (вероятность обнаружения 95%) в сложных метеоусловиях. Мы поставляем тепловизоры ведущих брендов: Hikvision, Dahua, Axis, Flir, а также российских производителей. Монтируем камеры на опоры и фасады, прокладываем кабельные линии, настраиваем сетевое взаимодействие и интеграцию с системой видеонаблюдения и СКУД. Проводим обучение персонала и обеспечиваем двухлетнюю гарантию. Отдельное направление — тепловизионные обследования зданий и сооружений с выдачей подробного отчёта с термограммами и расчётом теплопотерь. Это востребовано управляющими компаниями, ТСЖ и собственниками бизнес-центров. Мы работаем во всех районах Санкт-Петербурга и Ленобласти. Для консультации и выезда инженера оставьте заявку на сайте ipg.ooo. Ниже приведём краткий чек-лист по выбору тепловизора, который поможет вам сориентироваться перед разговором с нашими специалистами.

• Определите минимальный размер цели (человек 1.7 м, автомобиль 4 м) и максимальную дистанцию обнаружения.
• Уточните, нужна ли вам только сигнализация о вторжении или требуется термография (измерение температуры).
• Выберите тип тепловизора: для статичного наблюдения — фиксированный, для активного — PTZ с тепловизионным каналом.
• Проверьте совместимость с вашей VMS (видеоменеджером) по протоколу ONVIF или RTSP.
• Оцените условия эксплуатации: уличная камера должна быть с обогревом и антиобледенением.

После внедрения тепловизионной системы вы получаете круглосуточный контроль периметра, снижение нагрузки на операторов (меньше ложных тревог) и документальное подтверждение всех инцидентов в любую погоду. Тепловизоры окупаются за счёт предотвращения краж, сокращения расходов на освещение и охрану. Например, для склада площадью 1 га достаточно 2-3 тепловизоров вместо 10 обычных камер с ИК-подсветкой, плюс не нужно ставить прожекторы. Экономия на оборудовании и монтаже может достигать 40%. Звоните в IPG, мы рассчитаем экономическую эффективность для вашего объекта и предложим лучшее тепловизионное решение. Используйте современные технологии — будьте на шаг впереди.
