Монтаж локально-вычислительных сетей ЛВС

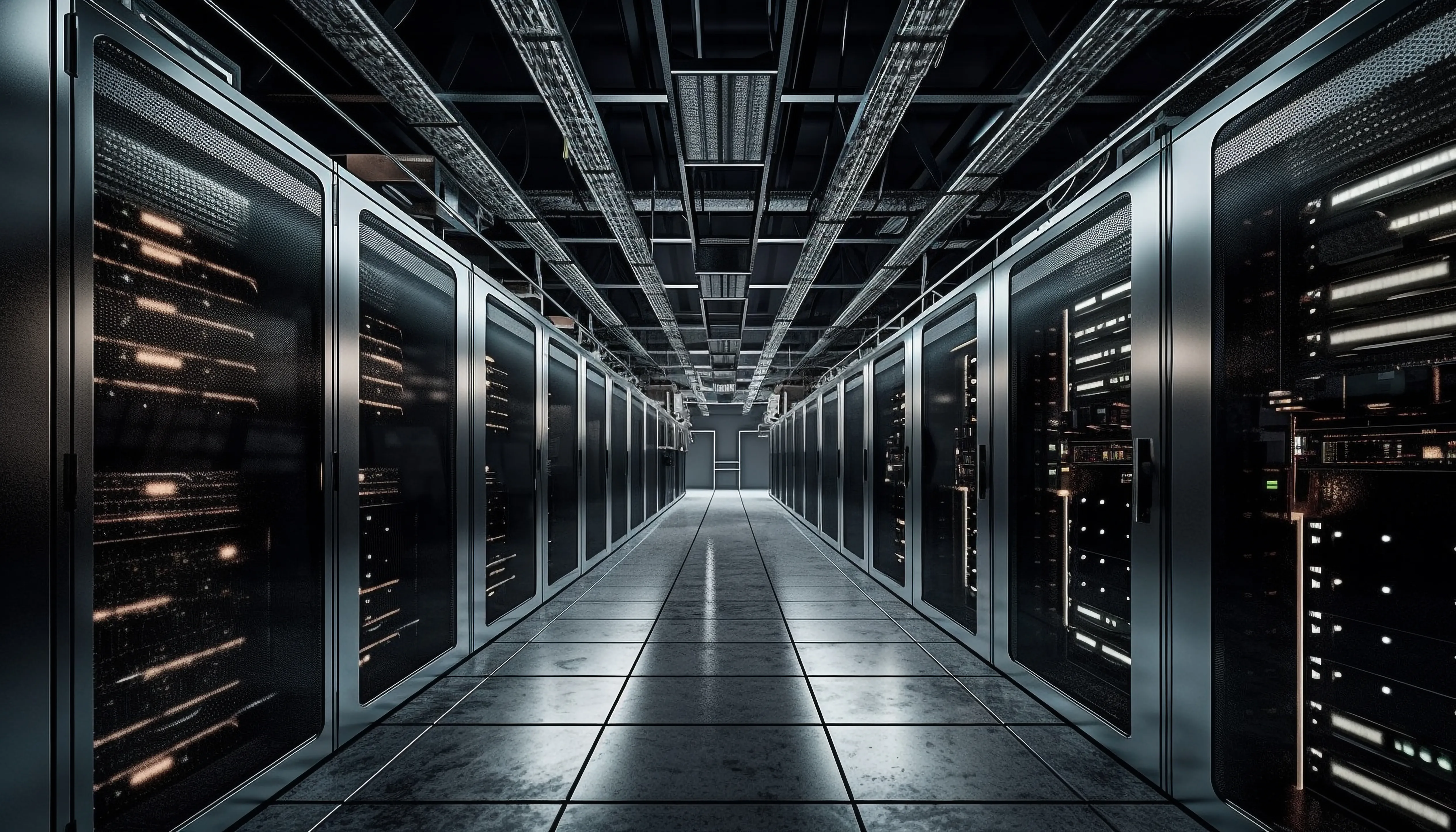

Выбор локации для кроссовой или серверной комнаты должен осуществляться на этапе предпроектного обследования здания с учетом архитектурных, климатических и технологических требований. Географически технологическое помещение рекомендуется располагать как можно ближе к геометрическому центру обслуживаемой зоны или этажа. Это позволяет минимизировать длину горизонтальных кабельных линий и гарантированно уложиться в нормативное ограничение стандартов структурированных кабельных систем, согласно которому длина постоянной линии от патч-панели до розетки рабочего места не должна превышать девяноста метров.Помещение для серверного оборудования должно быть сухим, отапливаемым и оснащенным выделенной системой кондиционирования, способной круглосуточно поддерживать целевую температуру в диапазоне от восемнадцати до двадцати четырех градусов Цельсия при относительной влажности воздуха не более шестидесяти процентов. Внутри серверной категорически запрещается прохождение транзитных трубопроводов водоснабжения, отопления и канализации, а сама комната не должна граничить со скрытыми влажными зонами (санузлами, душевыми). Для минимизации влияния индустриальных наводок на сетевое оборудование телекоммуникационные шкафы следует размещать на удалении от шахт лифтов, вентиляционных камер с мощными электродвигателями, электрощитовых и силовых кабельных стояков здания.

Технология PoE обеспечивает одновременную передачу цифровых данных и электрического питания к оконечному сетевому устройству по единому кабелю типа «витая пара», что исключает необходимость прокладки отдельных силовых линий. При проектировании и монтаже таких систем ключевым фактором является строгое соблюдение международных стандартов IEEE 802.3, которые регламентируют уровни передаваемой мощности. Для стандартных фиксированных IP-видеокамер и внутренних точек доступа применяется стандарт IEEE 802.3af, обеспечивающий мощность до пятнадцати целых четырех десятых ватта. Для более энергоемких устройств, таких как уличные поворотные камеры с мощной инфракрасной подсветкой и обогревом, используется стандарт IEEE 802.3at, выдающий в линию до тридцати ватт. Вопреки распространенному заблуждению, максимальная длина стандартной кабельной трассы для обоих протоколов остается неизменной и составляет ровно сто метров, поскольку параметры допустимого падения напряжения изначально рассчитаны под это расстояние. Для стабильного функционирования высокомощных линий PoE критически важно правильно подобрать пассивную кабельную инфраструктуру. Категорически запрещено использовать кабели со стальными или алюминиевыми жилами, а также проводники с сечением тоньше 24 AWG, так как их высокое омическое сопротивление приводит к перегреву кабельных жгутов и критическому падению напряжения на дальнем конце линии. Монтаж следует выполнять исключительно стопроцентным медным кабелем категории 5e или выше с толщиной жил 24 AWG или 23 AWG. При совместной прокладке большого количества сильно нагруженных PoE-линий внутри закрытых лотков или гофротруб необходимо учитывать коэффициент заполнения каналов и температурный режим, так как взаимный нагрев кабелей в плотных пучках снижает их пропускную способность и может вызвать деформацию изоляции. Если архитектурные особенности объекта требуют выноса камеры на расстояние более ста метров, монтаж осуществляется с применением промежуточных PoE-репитеров (удлинителей) либо уличных коммутаторов с поддержкой функции сквозного питания.

Основное различие заключается в наличии защитного элемента, изолирующего информационный сигнал от внешних наводок. Неэкранированная витая пара (UTP) не имеет защитных оболочек вокруг проводников и применяется при построении локальных сетей в стандартных офисных и жилых помещениях, где отсутствуют источники мощного электромагнитного излучения. Данный кабель экономически выгоден, обладает высокой гибкостью и прост в монтаже, так как не требует интеграции в общую систему заземления здания. Экранированная витая пара (FTP) оснащена общим слоем из алюминиевой фольги, который отражает и поглощает внешние электромагнитные помехи. Применение FTP обязательно в производственных цехах, серверных комнатах, вблизи лифтовых шахт, систем вентиляции, трансформаторных подстанций, а также при вынужденной совместной прокладке слаботочных трасс с силовыми кабелями напряжением двести двадцать или триста восемьдесят вольт.При проектировании и монтаже экранированных линий критически важно соблюдать правила непрерывности экрана и его корректного заземления. Вся пассивная инфраструктура, включая патч-панели, сквозные модули и коннекторы, должна иметь металлические элементы для фиксации дренажного провода кабеля. При этом заземление экрана должно осуществляться строго с одной стороны — на телекоммуникационную шину распределительного шкафа. Двухстороннее заземление (со стороны шкафа и со стороны розетки пользователя) не допускается, так как разность потенциалов между точками заземления приведет к возникновению паразитных контурных токов в экране. Отсутствие заземления или его неправильная организация превращают фольгированную оболочку кабеля в антенну, которая аккумулирует внешние радиопомехи и полностью блокирует передачу данных.
