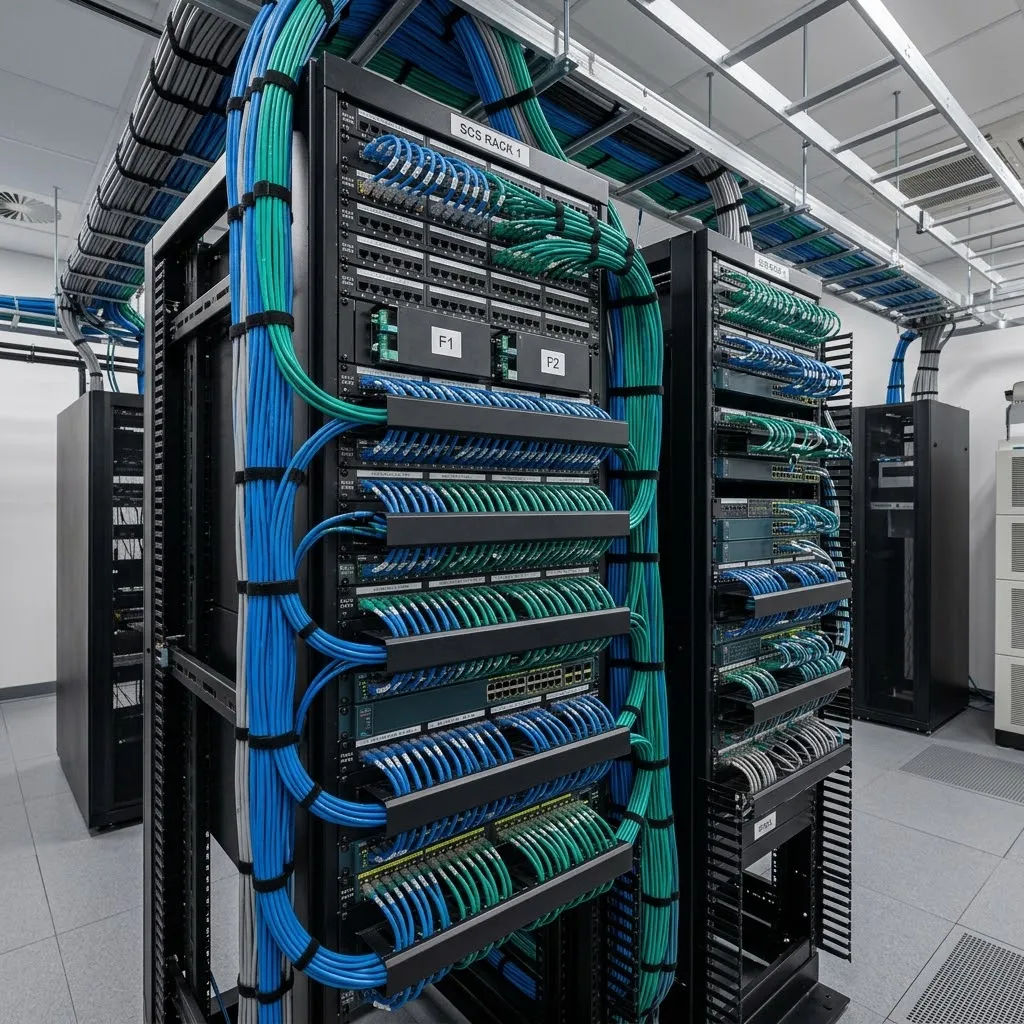

Монтаж структурированных кабельных систем СКС

Производство монтажных работ начинается не с прокладки кабельных линий, а со стадии проектирования и подготовки. На начальном (подготовительном) этапе выполняется предпроектное обследование (аудит) объекта, осуществляются обмеры трасс, а также определяются места размещения технологических помещений: кроссовых (серверных) и распределительных пунктов. На основе этих данных разрабатываются топология сети, схемы кабельных соединений и спецификация оборудования. В подготовительный период также входят трассировка и разметка путей для монтажа кабеленесущих систем (кабель-каналов, металлических лотков, гофрированных и гладких труб), проверка наличия и проходимости существующих строительных закладных элементов в стенах и межэтажных перекрытиях.

Выбор типа кабеля определяется уровнем внешних электромагнитных наводок на объекте. Неэкранированная витая пара (UTP) применяется в стандартных офисных и жилых помещениях при отсутствии источников мощных индустриальных помех. Кабель UTP экономически выгоднее и проще в монтаже, так как не требует построения тракта заземления. Экранированный кабель (FTP/SFTP) применяется в производственных зонах, вблизи лифтовых шахт, трансформаторных подстанций или при совместной прокладке с силовыми кабельными линиями. При этом использование экранированного кабеля требует строгого соблюдения правил непрерывности экрана и его обязательного заземления со стороны коммутационной панели (патч-панели) в распределительном шкафу. Заземление экрана с двух сторон не допускается во избежание возникновения блуждающих токов из-за разности потенциалов.

Беспроводная сеть Wi-Fi не является альтернативой структурированной кабельной системе, а строится на её базе, так как каждая точка доступа требует подключения к проводной инфраструктуре. СКС обеспечивает гарантированную пропускную способность (от 1 до 10 Гбит/с на порт) со сверхнизкой задержкой и доступностью канала, что критично для работы бизнес-приложений, IP-телефонии и серверов. В отличие от проводной сети, Wi-Fi подвержен влиянию радиопомех, затуханию сигналов из-за строительных конструкций и резкому падению скорости при высокой плотности подключенных абонентов. Кроме того, физическая кабельная сеть обеспечивает значительно более высокий уровень информационной безопасности и позволяет передавать электропитание периферийным устройствам (видеокамерам, точкам доступа, терминалам) по технологии PoE (Power over Ethernet).

Профессионально спроектированная и смонтированная структурированная кабельная система обладает избыточностью и рассчитывается на жизненный цикл пассивной инфраструктуры (кабельных линий, коммутационных панелей, розеток) от 15 до 25 лет. Ведущие производители компонентов СКС при условии прохождения процедуры сертификации предоставляют на свои системы 25-летнюю системную гарантию. Активное сетевое оборудование (коммутаторы, маршрутизаторы) морально и физически устаревает быстрее и подлежит модернизации каждые 5–7 лет, однако кабельная инфраструктура должна оставаться неизменной и обладать достаточным запасом по частотным характеристикам для поддержки новых, более скоростных стандартов передачи данных (например, перехода с 1 Гбит/с на 10 Гбит/с).

Для работы стандарта Gigabit Ethernet (1000Base-T) в обязательном порядке используются все 4 пары (8 жил) кабеля одновременно, при этом по каждой паре передача данных осуществляется в двунаправленном (полнодуплексном) режиме со скоростью 250 Мбит/с. В отличие от него, более старый стандарт Fast Ethernet (100 Мбит/с) задействует только 2 пары (4 жилы) — для приема и передачи сигнала. При подключении оконечных устройств (например, IP-видеокамер), работающих на скорости 100 Мбит/с, физически требуется минимум 2 пары. Однако в современных сетевых инфраструктурах строго рекомендуется всегда расшивать все 4 пары, поскольку это необходимо для корректного функционирования систем дистанционного питания высокой мощности (стандарты PoE+ / PoE++), снижения общего сопротивления шлейфа и обеспечения возможности последующей модернизации сети до скорости 1 Гбит/с без переделки кабельных окончаний.

PON (Passive Optical Network) — это технология древовидной волоконно-оптической архитектуры доступа типа «точка-многоточка» (P2MP), в которой для разветвления оптического сигнала от станционного терминала (OLT) к абонентским устройствам (ONT/ONU) используются исключительно пассивные оптические сплиттеры (делители), не требующие электропитания и размещения в термошкафах. В контексте классической СКС технология PON чаще всего выступает в качестве магистрального канала связи (UpLink) от интернет-провайдера. В этом сценарии оптический кабель заводится в главный распределительный пункт (серверную), где подключается к абонентскому терминалу (ONT). Для его установки необходимо предусмотреть свободный юнит в шкафу или место на полке, а также розетку питания 220 В. Далее сигнал преобразуется в стандартный Ethernet и распределяется по рабочим местам через классическую медную СКС (коммутаторы и витую пару).Однако на крупных объектах PON может полностью заменять классическую СКС. Такая концепция называется POL (Passive Optical LAN): в ней традиционные этажные коммутационные узлы с медными кабелями заменяются пассивной оптической разводкой непосредственно до рабочих мест, где устанавливаются компактные многопортовые терминалы ONT, выдающие конечным пользователям стандартные интерфейсы RJ-45 (Ethernet) и PoE.

Да, совместная прокладка волоконно-оптических и медных слаботочных кабелей в пределах единого кабельного лотка, короба или трубы полностью допускается, так как оптическое волокно сделано из диэлектрика (стекла или пластика), не излучает электромагнитных помех и само не подвержено их влиянию. Нормативные ограничения по разделению перегородками или пространственному зазору существуют только для совместной прокладки слаботочных информационных трасс и силовых электрических кабелей (напряжением от 50 В переменного тока). При проектировании общего кабельного канала важно учитывать не столько радиус изгиба современной оптики (волокна спецификации ITU-T G.657 устойчивы к изгибам до 7,5–15 мм), сколько допустимый радиус изгиба экранированной витой пары высоких категорий (не менее 4–8 внешних диаметров кабеля), а также коэффициент заполнения канала, который по стандартам СКС не должен превышать 40% от его внутреннего объема.

Да, составление протоколов испытаний (сертификационного тестирования) является обязательным этапом сдачи-приемки работ. Данный документ содержит детальные результаты инструментальных измерений электромагнитных и частотных параметров каждой кабельной линии на соответствие требованиям заявленной категории (например, 5e, 6, 6А). Тестирование выполняется специализированными кабельными анализаторами (флюками), прошедшими своевременную поверку и калибровку. Наличие протоколов, подписанных представителями подрядчика и заказчика, необходимо для постановки СКС на многолетнюю системную гарантию от производителя компонентов, ввода объекта в коммерческую эксплуатацию, а также является обязательным требованием при сдаче исполнительной документации в государственных и надзорных органах.
