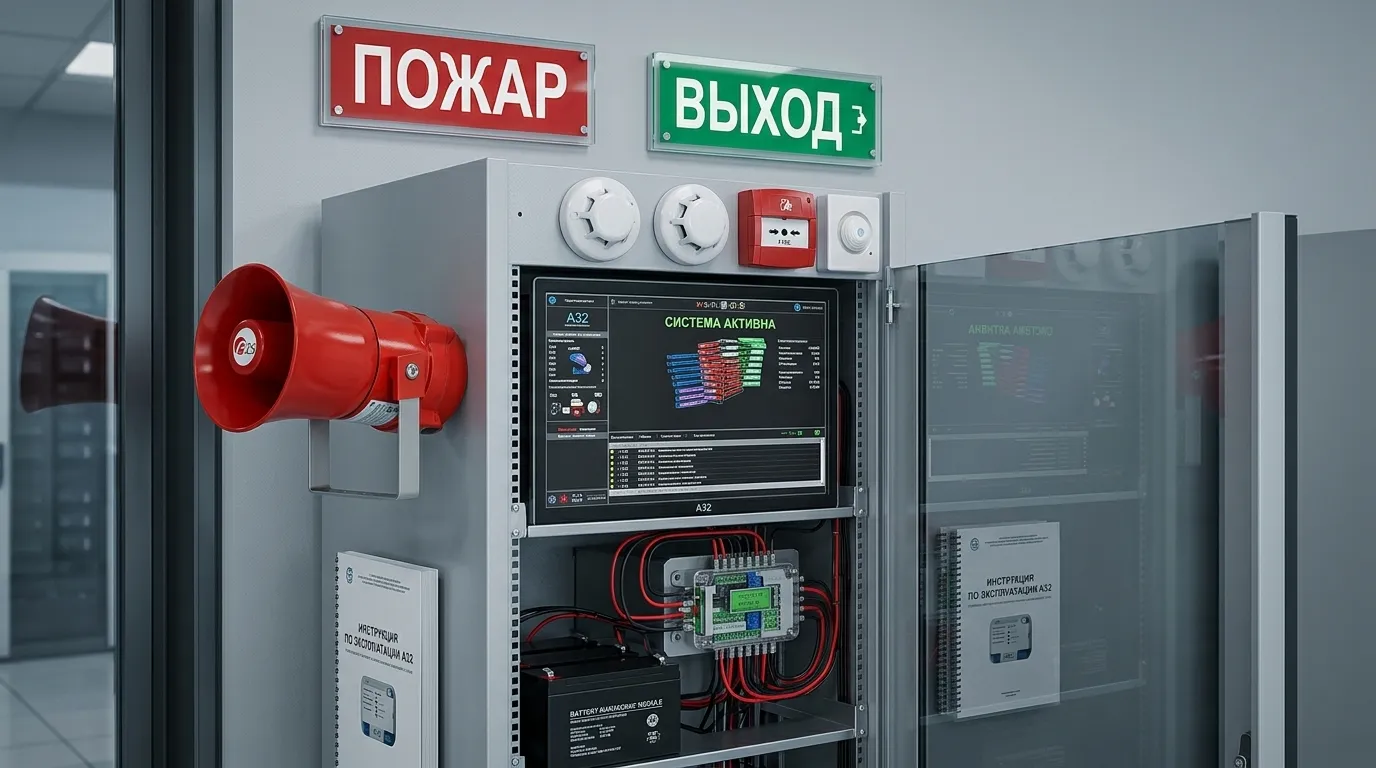

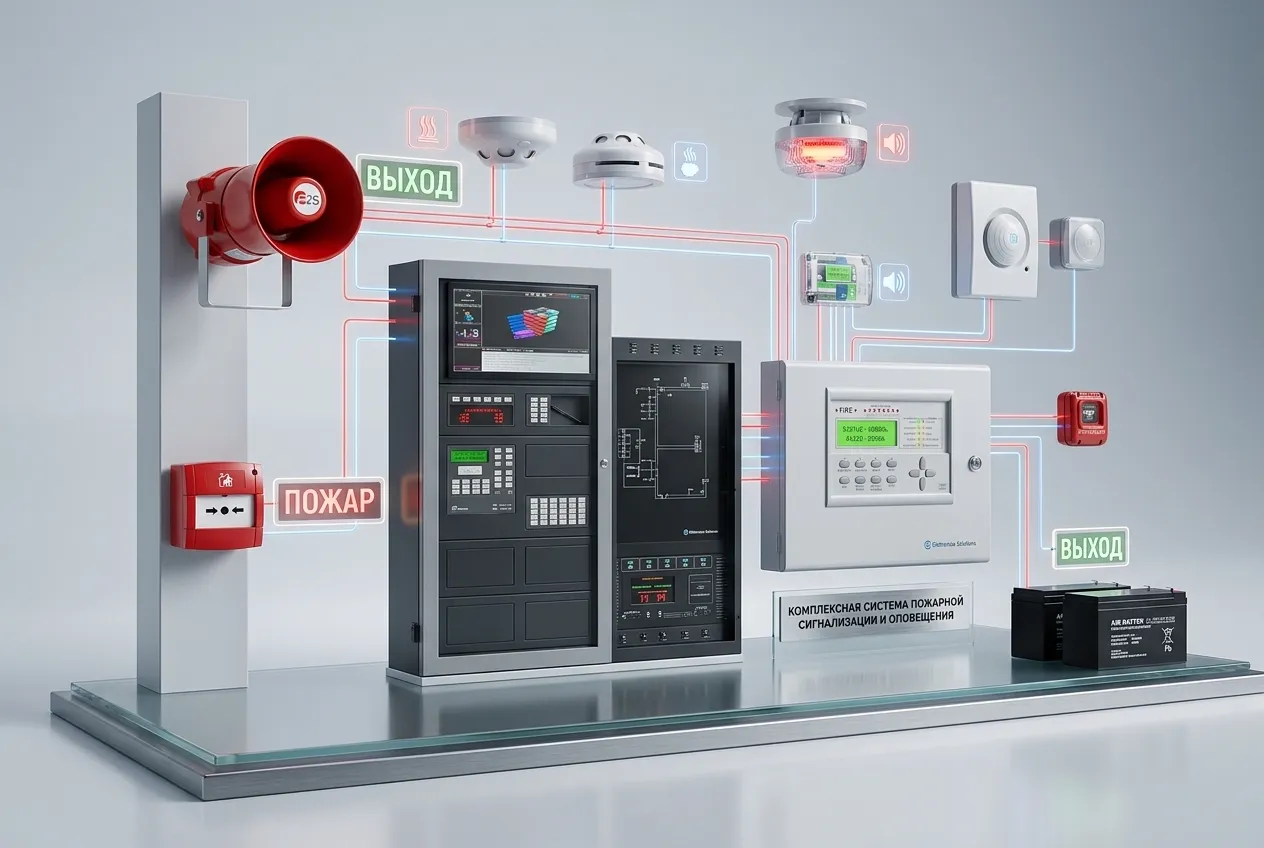

Монтаж систем оповещения и управления эвакуацией СОУЭ

Защита линий связи и питания СОУЭ при скрытой прокладке внутри штроб стен, за обшивками из гипсокартона или над подвесными потолками реализуется путем построения сертифицированных огнестойких кабельных линий (ОКЛ) в соответствии с требованиями Федерального закона № 123-ФЗ. Применение стандартных бытовых или силовых кабелей общего назначения, таких как ВВГ, в контурах противопожарной защиты категорически запрещено. Монтаж должен выполняться исключительно специализированным слаботочным огнестойким кабелем парной скрутки, например, марки КПСнг(А)-FRLS или КПСЭнг(А)-FRLS, где буква «Э» означает наличие общего экрана из алюмофлекса. Огнестойкость таких кабелей обеспечивается не сшитым полиэтиленом, а специальной кремнийорганической силиконовой резиной, которая под воздействием открытого пламени превращается в защитный керамический изолирующий слой, предотвращающий короткое замыкание между медными жилами и сохраняющий работоспособность системы в течение тридцати — ста восьмидесяти минут. Скрытый характер прокладки не освобождает монтажные организации от строгого соблюдения регламента построения ОКЛ, поскольку обрушение подвесных конструкций или нагрев стен не должны нарушить трансляцию сигналов эвакуации. При прокладке кабеля за фальшпотолками или внутри пустотных перегородок запрещается подвешивать жгуты на пластиковые хомуты, клипсы или крепить их к элементам каркаса подвесного потолка (например, к подвесам «Армстронг»). Кабель должен быть заключен в негорючую поливинилхлоридную гофрированную трубу или металлический рукав и жестко зафиксирован непосредственно на несущее бетонное или кирпичное перекрытие здания с помощью стальных скоб, металлических дюбелей и металлических стяжек. Шаг крепления подбирается по технологической карте производителя ОКЛ, чтобы исключить провисание и обрыв линии при термическом воздействии. В случае скрытой прокладки внутри штроб стен из монолитного бетона или полнотелого кирпича под слоем негорючей штукатурки толщиной не менее десяти миллиметров строительная конструкция сама выступает в роли термического барьера, однако кабель внутри штробы также должен фиксироваться исключительно металлическими прижимами.

Разработка проектных решений для систем оповещения и управления эвакуацией людей при пожаре строго регламентирована законодательством Российской Федерации и требует специального подтверждения квалификации авторов проекта. В соответствии с актуальными требованиями Федерального закона «О пожарной безопасности», физическое лицо, осуществляющее непосредственную разработку разделов противопожарной защиты, в обязательном порядке должно быть аттестовано МЧС России на право проектирования средств обеспечения пожарной безопасности зданий и сооружений с внесением сведений в соответствующий государственный реестр. Если проектирование СОУЭ выполняется на этапе нового строительства, комплексной реконструкции или капитального ремонта объекта капитального строительства, профильная организация (подрядчик) также обязана являться действующим членом Саморегулируемой организации (СРО) в области архитектурно-строительного проектирования. Если же модернизация или замена системы оповещения производится на действующем, ранее введенном в эксплуатацию объекте в рамках текущего ремонта, членство компании в СРО не требуется, однако требование к персональной аттестации главного инженера проекта в МЧС остается неизменным и строго контролируется надзорными органами.Готовая проектная документация на СОУЭ не требует отдельного индивидуального согласования в органах государственного пожарного надзора МЧС. В случае возведения или реконструкции здания проект в составе общего пакета разделов «Мероприятия по обеспечению пожарной безопасности» направляется на государственную или негосударственную экспертизу проектной документации для получения общего заключения о соответствии объекта техническим регламентам. Для эксплуатируемых объектов разработанный аттестованным специалистом проект проходит внутреннюю техническую проверку службами инженера по пожарной безопасности и утверждается непосредственно заказчиком (собственником здания), после чего становится законным основанием для производства монтажных работ и ведения исполнительной документации.

Да, проведение акустического расчета является обязательным и критически важным этапом проектирования СОУЭ, предшествующим монтажным работам. В соответствии с требованиями нормативного свода правил СП 3.13130, звуковые сигналы системы пожарного оповещения должны гарантированно обеспечивать уровень звукового давления не менее чем на пятнадцать децибел выше установившегося уровня постоянного шумового фона в конкретном помещении. При этом нормативно закреплено, что в любой точке защищаемого пространства, где могут находиться люди, уровень звука от извещателей должен составлять не менее семидесяти пяти децибел, но не превышать максимально допустимый порог в сто двадцать децибел во избежание травмирования органов слуха. Без выполнения предварительного математического или компьютерного моделирования акустической среды подтвердить соблюдение этих жестких критериев невозможно. Акустический расчет учитывает геометрическую конфигурацию каждого помещения, высоту потолков, средний уровень технологического шума объекта, а также коэффициенты звукопоглощения отделочных материалов стен и перекрытий. На основе этих данных инженер-проектировщик определяет оптимальное пространственное расположение речевых или звуковых пожарных оповещателей, рассчитывает их необходимое количество, шаг расстановки, требуемый угол направленности и номинальную электрическую мощность. Проведение такой процедуры на этапе проектирования позволяет исключить появление зон «акустической тени», где сигналы эвакуации будут не слышны, а также предотвратить возникновение избыточной реверберации (эха), которая полностью уничтожает разборчивость передаваемой текстовой информации, делая систему неэффективной при чрезвычайной ситуации. Данный расчет входит в обязательный состав проектной документации, без которой объект невозможно сдать в эксплуатацию надзорным органам МЧС.

Зонирование СОУЭ — это разделение здания на отдельные зоны пожарного оповещения, в пределах каждой из которых обеспечивается одновременное и одинаковое по способу информирование людей о пожаре по специальному сценарию движения к эвакуационным выходам. Согласно актуальным требованиям СП 3.13130.2026, зонирование осуществляется с целью организации поэтапной эвакуации, когда в первую очередь речевое сообщение транслируется в зону возгорания и на вышележащие этажи для исключения паники и встречных людских потоков, а также для защиты линий связи от масштабных отказов. В отдельные зоны оповещения в обязательном порядке выделяются разные пожарные отсеки, этажи здания, атриумы, а также технические помещения или подвалы, где люди не находятся постоянно. На этапе монтажа зонирование может быть реализовано двумя различными техническими способами в зависимости от архитектуры выбранного оборудования. В классических аналоговых многозонных системах от центрального блока (стойки) оповещения к каждой зоне прокладывается выделенная радиальная кабельная линия, нагруженная на свою группу громкоговорителей, причем по нормам пожарной безопасности короткое замыкание или обрыв в одной зоне не должны приводить к потере работоспособности в других зонах. В современных цифровых и распределенных IP-системах оповещения монтаж выполняется принципиально иначе: вдоль всего здания прокладывается общая магистральная шина цифровых данных, а в каждой зоне устанавливается локальный аппаратный модуль или цифровой усилитель, который управляет локальными громкоговорителями и получает команды по сети. При любом способе монтажа все кабельные трассы выполняются огнестойким кабелем в составе сертифицированных огнестойких кабельных линий (ОКЛ), а пересечения границ зон оборудуются специальными изолирующими блоками или огнестойкими проходками для предотвращения распространения повреждений по системе.
