Как подключить камеру видеонаблюдения к регистратору через один кабель: витая пара и питание — задача, которая решается с помощью технологии PoE и сетевого подключения. Современная система позволяет передавать изображение и электрический сигнал по одному проводу на расстояние до 100 метров без дополнительных линий. При использовании усилителей или промежуточных устройств дальность увеличивается до 300–500 метров. Для организации подключения применяются IP-камеры с разрешением 2–8 Мп, видеорегистратор, PoE-коммутатор, кабель UTP категории 5e или 6, разъём RJ-45 и сетевое оборудование.
Практический пример: на территории частного предприятия в Москве требовалось установить 16 камер наблюдения между складскими помещениями и административным зданием. Прокладка отдельного провода для питания каждой точки увеличивала стоимость работ и усложняла обслуживание. Специалисты использовали IP-камеры с поддержкой PoE, подключили оборудование через коммутатор и выполнили передачу данных по витой паре. В результате монтаж занял на 40% меньше времени, а количество кабельных линий сократилось в 2 раза.
Стоимость подключения зависит от количества устройств, расстояния между объектами и используемого оборудования. В среднем монтаж одной точки видеонаблюдения в крупных городах России составляет от 3000 до 8000 рублей. В Москве комплексное подключение системы из 4–8 камер стоит от 25 000 до 70 000 рублей, в Санкт-Петербурге — от 20 000 до 60 000 рублей. В других городах-миллионниках, таких как Казань, Екатеринбург, Новосибирск и Краснодар, цена обычно составляет 15 000–50 000 рублей.

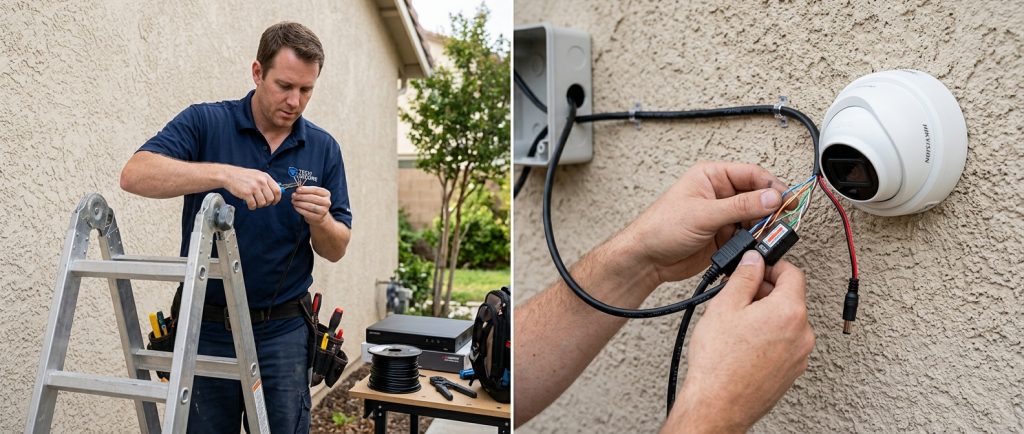

Как работает подключение камеры через витую пару
Основной принцип заключается в использовании одного сетевого кабеля, который одновременно передаёт цифровой сигнал и питание. Такой вариант чаще применяется для IP-камер, поскольку устройство получает необходимые данные через технологию PoE. В аналоговых системах потребуется дополнительный блок питания или специальные переходники.
Кабель витая пара состоит из нескольких скрученных пар проводников. Для подключения используется стандартный разъём RJ-45, который соединяется с портом камеры и сетевым устройством. Если применяется PoE-коммутатор, питание поступает непосредственно по линии связи, поэтому отдельный провод использовать не требуется.
- IP-камера подключается к PoE-коммутатору через кабель UTP;
- коммутатор соединяется с видеорегистратором через сетевой порт LAN;
- регистратор получает поток изображения и сохраняет записи на жёсткий диск;
- роутер используется для удалённого доступа через интернет.
Что необходимо для подключения оборудования
Перед тем как подключать оборудование, необходимо определить тип камеры, расстояние до регистратора и способ передачи питания. Для небольшой системы подойдёт готовый комплект с PoE-устройствами. Для крупных объектов потребуется расчёт нагрузки, выбор сетевого оборудования и настройка всех параметров.
| Оборудование | Назначение | Особенности выбора |
|---|---|---|
| IP-камера | Передача изображения и наблюдение за объектом | Выбирать по разрешению, углу обзора и наличию PoE |
| Видеорегистратор | Запись и хранение видеоархива | Количество каналов должно соответствовать числу камер |
| Кабель витая пара | Передача данных и питание устройства | Использовать UTP или FTP категории 5e/6 |
| PoE-коммутатор | Подача питания через сеть | Подбирать по мощности и количеству портов |
| Разъём RJ-45 | Подсоединение кабеля к оборудованию | Должен соответствовать категории провода |
| Блок питания | Дополнительное питание при отсутствии PoE | Используется для отдельных моделей камер |

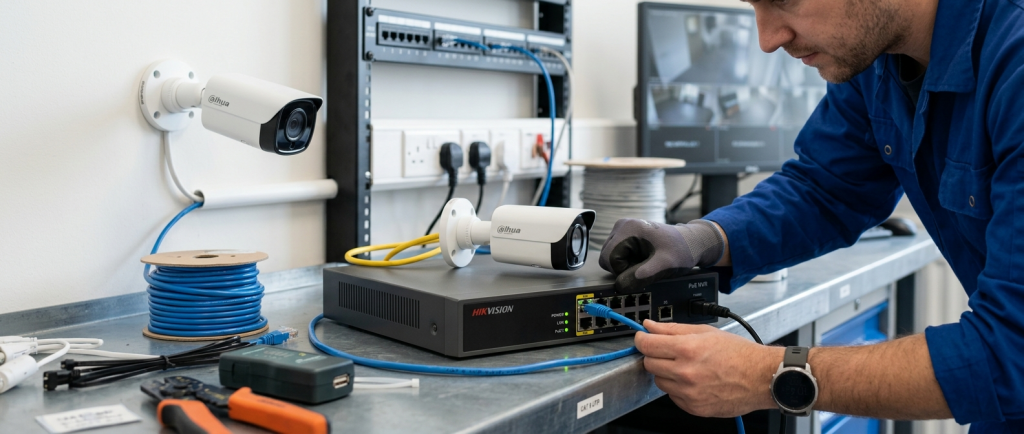

Основные способы подключения камеры к регистратору
Существует несколько вариантов организации системы. Выбор зависит от типа оборудования и требований к объекту. Наиболее распространённый способ — прямое подключение IP-камеры через сетевой кабель к PoE-порту регистратора или коммутатора.
- Через PoE-регистратор — камера подключается напрямую к устройству, которое одновременно передаёт данные и питание.
- Через PoE-коммутатор — используется для большого количества камер и построения масштабируемой сети.
- Через обычный сетевой коммутатор — питание подаётся отдельно через блок питания.
- Через переходники — вариант для нестандартных условий монтажа или увеличения расстояния.
При монтаже важно правильно обжать провод. Для подключения применяются схемы T568A или T568B. Ошибка в расположении жил может привести к отсутствию изображения или неправильной работе питания. Также необходимо учитывать максимальное расстояние передачи сигнала: стандартный кабель обычно используется на длине до 100 метров, после чего требуется установка дополнительного сетевого устройства.
Распространённые ошибки при подключении
Даже при правильном выборе оборудования система может работать нестабильно из-за ошибок монтажа. Частая проблема — использование некачественного кабеля, который не рассчитан на передачу питания. Также нельзя подключать мощные камеры к слабому PoE-порту, поскольку устройство может отключаться.
- неправильный выбор категории кабеля;
- слишком большое расстояние между устройствами;
- отсутствие проверки сетевых настроек;
- неверное подключение пар проводников;
- недостаточная мощность PoE-коммутатора.
Часто задаваемые вопросы
Можно ли подключить камеру одним кабелем без отдельного питания?
Да, если устройство поддерживает технологию PoE. В этом случае питание и видеосигнал передаются по одному проводу.
Какой кабель лучше использовать для подключения?
Для большинства систем подходит витой кабель UTP категории 5e. Для больших расстояний и сложных условий рекомендуется использовать экранированные варианты.
Можно ли подключать IP-камеру к аналоговому регистратору?
Да, но потребуется дополнительное оборудование или гибридный видеорегистратор с поддержкой разных типов устройств.
Почему камера не подключается к регистратору?
Причиной может быть неправильная настройка сети, ошибка подключения RJ-разъёма, отсутствие питания или несовместимость оборудования.
Заключение
Правильное подключение камеры видеонаблюдения через витую пару позволяет создать надёжную систему контроля объекта с минимальным количеством кабелей. Использование PoE-технологии упрощает монтаж, снижает расходы и обеспечивает стабильную передачу изображения. Для получения качественного результата рекомендуется доверить установку специалистам: они выполнят расчёт оборудования, проложат кабель, настроят сеть и подключат все устройства. Закажите профессиональный монтаж видеонаблюдения, чтобы обеспечить безопасность дома, бизнеса или производственного объекта.
