Как установить уличную камеру на кронштейн: пошаговая инструкция для самостоятельного монтажа

Самостоятельный монтаж камеры видеонаблюдения на фасаде дома может превратиться в головную боль, если не знать ключевых правил. Ошибки в выборе места, крепления или подключения приводят к слепым зонам, перегреву оборудования и даже к проблемам с законом. В этой статье - не просто общие советы, а четкая пошаговая инструкция установки уличной камеры на кронштейн. Мы разберем все этапы: от выбора правильного кронштейна до настройки угла обзора. Следуя нашему руководству, вы сможете установить и подключить камеру так, чтобы система видеонаблюдения работала безупречно в любую погоду и эффективно защищала ваш дом. Узнайте, как избежать распространенных ошибок, сэкономить время и деньги, сделав все своими руками.

Почему правильный монтаж - залог эффективной работы видеокамеры

Уличное видеонаблюдение - это не просто элемент безопасности, а сложная система, эффективность которой на 70 процентов зависит от грамотного монтажа. Неправильно выбранное место или ненадежное крепление сводят на нет все преимущества даже самой дорогой IP-камеры. Прежде чем приступить к работе, важно понять: установка уличного оборудования требует учета множества факторов - от атмосферных нагрузок до качества сигнала. Многие пользователи недооценивают важность подготовительного этапа, что приводит к частым проблемам: от вибрации кронштейна до обледенения объектива. Мы предлагаем вам пошаговый алгоритм, который поможет провести монтаж профессионально, даже если вы делаете это впервые.

В этой статье мы сосредоточимся на практических аспектах. Вы получите структурированную информацию, которая позволит вам уверенно устанавливать и подключать уличные камеры, обеспечивая их долговечность и качественную картинку. Мы разберем все нюансы - от выбора подходящего места до финальной настройки, чтобы ваша система видеонаблюдения стала надежным щитом для вашего дома.

Фактура: что нужно знать перед началом работ

Перед тем как начать монтаж, соберите необходимую информацию и инструменты. Это сэкономит время и исключит ошибки.

• Тип камеры: Для уличной установки подходят только модели с классом защиты IP65 и выше. Это гарантирует защиту от пыли и струй воды. Обратите внимание на рабочий температурный диапазон: для большинства регионов России нужны камеры, работающие от -30°C до +50°C.
• Кронштейн и крепление: Кронштейн должен быть рассчитан на вес вашей камеры. Предпочтительнее модели из алюминия или оцинкованной стали с антикоррозийным покрытием. Комплект крепления (анкеры или дюбели) подбирается в зависимости от материала стены (кирпич, бетон, дерево, сайдинг).
• Кабель и подключение: Для IP-камер чаще всего используется кабель UTP cat.5e и выше (витая пара) с коннектором RJ-45. Для передачи питания удобно использовать технологию PoE (Power over Ethernet), что позволяет подключать камеру одним кабелем. Также может потребоваться отдельный кабель питания 12 В, если ваша камера не поддерживает PoE.
• Инструменты: Набор отверток, перфоратор или дрель с победитовым сверлом (для бетона или кирпича), уровень, кабелерез, обжимной инструмент для RJ-45 (кримпер), мультиметр (для проверки питания), изолента или термоусадочные трубки.

Наличие этой фактуры позволит вам без спешки пройти все этапы монтажа. Помните, что экономия на крепежных элементах или кабеле часто оборачивается выходом оборудования из строя уже в первый сезон эксплуатации. Теперь, когда у вас есть базовое понимание, перейдем к детальному плану и пошаговой инструкции.

План работы: от разметки до финальной проверки

Весь процесс можно разделить на несколько логических этапов. Следуйте этому порядку, чтобы не упустить важные детали.

1. Выбор места и проверка зоны обзора: Определите точки контроля. Убедитесь, что в кадр не попадают прямые солнечные лучи, источники яркого света, а также ветки деревьев, которые могут перекрыть обзор.
2. Разметка под кронштейн: Приложите кронштейн к стене в выбранном месте и отметьте точки для сверления.
3. Сверление отверстий и установка крепления: Используя перфоратор, просверлите отверстия, вставьте дюбели и надежно закрепите кронштейн.
4. Прокладка кабеля: Проложите кабель от места установки камеры до видеорегистратора или точки доступа в интернет. Кабель должен быть защищен от механических повреждений и влаги. Используйте гофрированную трубу или кабельные каналы.
5. Подключение камеры к кронштейну и коммутация: Закрепите камеру на кронштейне, подключите кабели (питание и сеть). Убедитесь, что разъемы надежно защищены от влаги.
6. Настройка угла обзора и фокуса: Подключите камеру к системе видеонаблюдения и, глядя на монитор, отрегулируйте угол наклона и поворота, чтобы добиться максимального охвата нужной территории.
7. Окончательная фиксация и герметизация: Затяните все фиксирующие винты, обработайте места соединений кабелей герметиком или используйте комплектные уплотнители.
8. Проверка и тестирование: Проверьте качество изображения днем и в темное время суток (при включенной ИК-подсветке). Убедитесь в отсутствии слепых зон.

Пошаговая инструкция: установка уличной камеры на кронштейн

Теперь перейдем к самому важному - к детальному описанию каждого шага. Эта инструкция поможет вам выполнить монтаж качественно и избежать типичных ошибок.

Шаг 1. Выбор места и угол обзора

Начните с анализа территории. Определите, какие зоны нуждаются в наблюдении: входные двери, ворота, периметр участка или парковка. Высота установки обычно составляет от 2,5 до 4 метров. Это оптимальный уровень, чтобы минимизировать риск повреждения камеры и обеспечить хороший угол обзора. Важно, чтобы кронштейн позволял регулировать положение камеры в двух плоскостях. Заранее проверьте, не перекрывается ли обзор растущими деревьями, столбами или архитектурными элементами здания. Помните, что для идентификации лиц или номеров машин нужна камера с соответствующим разрешением и фокусным расстоянием, и ее монтаж должен учитывать расстояние до объекта наблюдения.

Уличная камера - это устройство, чувствительное к внешней среде. Не размещайте ее под карнизом, где может скапливаться снег, или прямо над водостоком. Также избегайте направлять камеру прямо на солнце - это приведет к засветке матрицы и выходу ее из строя. Если вы устанавливаете камеру на столб или фасад дома, убедитесь, что кронштейн обеспечивает надежное крепление, способное выдержать порывы ветра. На этом этапе важно продумать путь прокладки кабеля: он должен быть защищен и незаметен.

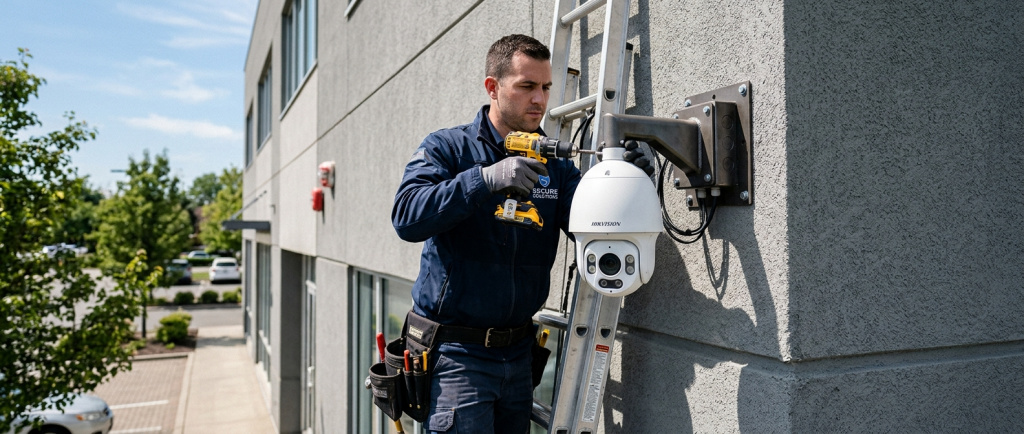

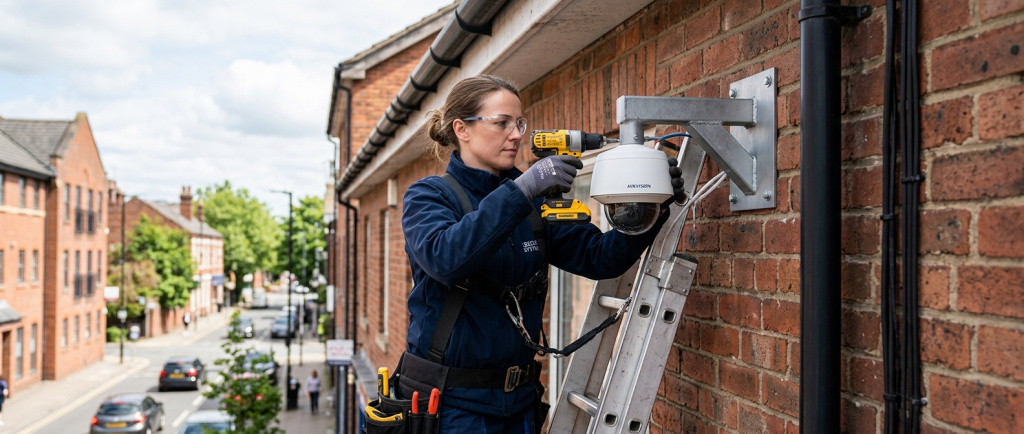

Шаг 2. Монтаж кронштейна и крепление камеры

После того как место выбрано, приступайте к установке кронштейна. Это один из самых ответственных этапов. Используйте кронштейн, который подходит по типу (для стены, потолка, мачты) и весовой нагрузке. Для бетонных и кирпичных стен используйте дюбели и анкеры соответствующего размера. Для деревянных стен - саморезы по дереву. Важно: используйте уровень, чтобы установить кронштейн строго горизонтально или вертикально, если это предусмотрено конструкцией. Перекос может повлиять на корректную работу встроенного датчика движения. Закрепляйте кронштейн настолько надежно, насколько это возможно: вибрация от ветра или случайное касание не должны изменять его положение.

Далее приступайте к креплению самой камеры. Большинство современных уличных камер имеют стандартное резьбовое соединение (1/4 дюйма) для совместимости с различными кронштейнами. Перед окончательной фиксацией временно подключите кабель питания и сетевой кабель, чтобы на следующем этапе иметь возможность настроить угол обзора. Помните, что монтаж камеры на кронштейн должен быть жестким, но с возможностью регулировки. Не затягивайте регулировочные винты до упора, пока не будете уверены в правильном направлении.

Многие кронштейны имеют специальные пазы или резиновые прокладки для защиты от проникновения влаги в места соединения. Убедитесь, что эти элементы установлены правильно. После закрепления камеры проверьте, чтобы она не болталась и была надежно зафиксирована. Это обеспечит стабильную работу даже в сильный ветер.

Шаг 3. Прокладка и подключение кабеля

Этот этап требует внимания и аккуратности. Выбор кабеля зависит от типа вашей камеры. Для IP-камер видеонаблюдения чаще всего используется витая пара (кабель UTP). При использовании технологии PoE (питание по сети) вам понадобится всего один кабель, что значительно упрощает процесс. Если же камера требует отдельного питания на 12 В, необходимо проложить два кабеля: сетевой и силовой. Все кабели, идущие к уличному устройству, должны быть предназначены для наружной прокладки (с усиленной изоляцией). Для защиты от ультрафиолета и осадков используйте гофрированный шланг или специальные кабельные каналы.

Подключать кабель к камере необходимо с помощью герметичных разъемов. Для сетевого кабеля (витая пара) обжимается коннектор RJ-45. Если вы не уверены в своих силах, лучше заказать кабель нужной длины с уже обжатыми концами. Место подключения к камере должно быть тщательно изолировано от влаги - используйте комплектные заглушки и резиновые уплотнители, которые идут в комплекте с камерой, или обработайте соединение неагрессивным герметиком. После подключения кабелей аккуратно закрепите их на кронштейне с помощью стяжек, чтобы они не провисали и не подвергались натяжению.

Прокладывая кабель по стене дома или внутри помещений, старайтесь избегать близости к сильно нагревающимся поверхностям и источникам электромагнитных помех (мощные трансформаторы, электродвигатели). При необходимости используйте экранированный кабель (FTP). Запомните: качество подключения напрямую влияет на стабильность видеосигнала и срок службы оборудования.

Шаг 4. Настройка и проверка системы

Когда кабели подключены, а камера закреплена на кронштейне, можно подавать питание и настраивать систему видеонаблюдения. Первым делом включите камеру в сеть и подключите ее к вашему видеорегистратору или маршрутизатору. Используйте программное обеспечение или веб-интерфейс камеры, чтобы вывести изображение на экран. Теперь самый важный момент - точная настройка угла обзора. Ослабьте регулировочные винты кронштейна и, ориентируясь по картинке на мониторе, добейтесь оптимального положения. Цель - чтобы нужная зона была полностью в кадре, без лишних объектов (небо, стена дома). Если у вашей камеры есть вариофокальный объектив, настройте фокусное расстояние для достижения нужной резкости.

После того как положение отрегулировано, окончательно затяните все крепежные винты на кронштейне. Затем проверьте работу камеры в различных условиях: при дневном свете, в сумерках (когда должна включиться ИК-подсветка) и ночью. Убедитесь, что инфракрасная подсветка работает корректно и не отражается от близко расположенных объектов (например, от стены или ветки), создавая засветку. Если все работает как надо, переходите к настройке детектора движения, записи по расписанию и другим параметрам через интерфейс вашего регистратора.

Если в процессе настройки вы обнаружили, что качество изображения неудовлетворительное, проверьте, не запачкана ли линза, и отрегулируйте настройки экспозиции и баланса белого в меню камеры. Убедитесь, что все кабели надежно закреплены и не болтаются на ветру.

Распространенные ошибки при установке

Даже при наличии пошаговой инструкции монтажники-новички часто совершают одни и те же ошибки. Вот наиболее критичные из них:

• Игнорирование класса защиты (IP): Использование внутренней камеры на улице. Уличная камера должна иметь класс защиты не ниже IP65. Иначе влага и пыль быстро выведут ее из строя.
• Неправильный выбор кронштейна: Использование слабого или несоответствующего крепления. Камера не должна "ходить ходуном" от ветра. Также важен достаточный вылет кронштейна, чтобы объектив не касался стены и не был ограничен в обзоре.
• Экономия на кабеле: Использование дешевого кабеля для наружной прокладки. Со временем изоляция растрескивается, что приводит к короткому замыканию или потере сигнала.
• Неправильная герметизация: Незащищенные разъемы - главная причина выхода камер из строя. Даже если камера герметична, влага может проникнуть через не до конца затянутый кабельный ввод.
• Неверный угол обзора: Камера направлена слишком высоко (снимает небо), слишком низко (видна только земля) или загораживается ветками деревьев.

Избегая этих ошибок, вы значительно продлите срок службы вашей системы видеонаблюдения и обеспечите непрерывный контроль за вашим домом и участком.

Выбор кронштейна и крепежных элементов

Кронштейн для уличной камеры - это не просто металлическая пластина. От его конструкции зависят удобство монтажа, надежность и долговечность всей системы. Для уличного видеонаблюдения используются кронштейны различных форм: L-образные, прямоугольные, с возможностью регулировки по оси X, Y и даже Z. Выбирайте кронштейн с запасом по несущей способности, так как на него будут воздействовать ветровые нагрузки и обледенение. Лучший материал - алюминий или нержавеющая сталь с антикоррозийным покрытием.

Комплект крепления к стене должен быть подобран в зависимости от материала. Для рыхлых оснований (газобетон) используются специальные химические анкеры или дюбели с широкой резьбой. Для кирпича и бетона подойдут стандартные распорные анкеры или дюбели из нейлона. Не используйте для уличного монтажа обычные саморезы без дюбелей - они не обеспечат необходимой надежности. Помните, что закреплять камеру необходимо так, чтобы она была максимально защищена от несанкционированного доступа: либо на высоте, либо в специальном антивандальном исполнении.

Юридические аспекты видеонаблюдения на улице

Установка уличной камеры - это не только техническая, но и юридическая задача. Законодательство Российской Федерации (в частности, статья 137 Уголовного кодекса) защищает право граждан на неприкосновенность частной жизни. Поэтому крайне важно, чтобы ваша камера не была направлена на соседний участок, окна или другие места, где могут находиться посторонние люди. Основное правило: зона видимости камеры должна ограничиваться вашей собственной территорией (забором, воротами, фасадом вашего дома).

Чтобы избежать конфликтов, рекомендуется разместить на видном месте табличку "Ведется видеонаблюдение". Это информирует посетителей и прохожих о том, что они находятся под наблюдением, и снимает с вас часть ответственности за сбор информации. Помните, что использование скрытых камер без согласия людей запрещено. Поэтому весь процесс монтажа и установки должен быть открытым, а оборудование - заметным. Соблюдение этих простых правил убережет вас от судебных исков и соседских разбирательств.

Заключение и призыв к действию

Мы подробно разобрали пошаговую инструкцию установки уличной камеры на кронштейн. От правильного выбора места и надежного монтажа до грамотной герметизации и финальной настройки - каждый этап важен для долгой и безотказной работы системы видеонаблюдения. Следуя нашему руководству, вы сможете не только сэкономить на услугах специалистов, но и получить ценные навыки, которые пригодятся вам в будущем для обслуживания и модернизации системы.

Однако мы понимаем, что у каждого дома и участка есть свои уникальные особенности. Возможно, у вас возникли вопросы по выбору конкретного оборудования или вы столкнулись с нестандартной ситуацией при монтаже. Если вы чувствуете неуверенность или хотите получить профессиональную консультацию, не стесняйтесь обращаться к нам. Оставьте заявку на обратный звонок, и наши специалисты помогут вам подобрать оптимальное решение, рассчитают стоимость работ и предложат выезд для установки видеонаблюдения под ключ. Ваша безопасность - наша главная задача. Обеспечьте надежную защиту своему дому и имуществу уже сегодня.
