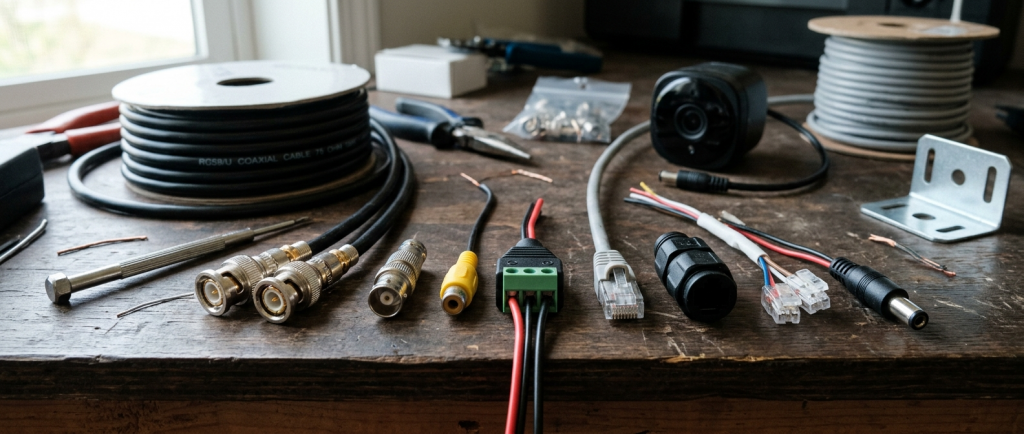

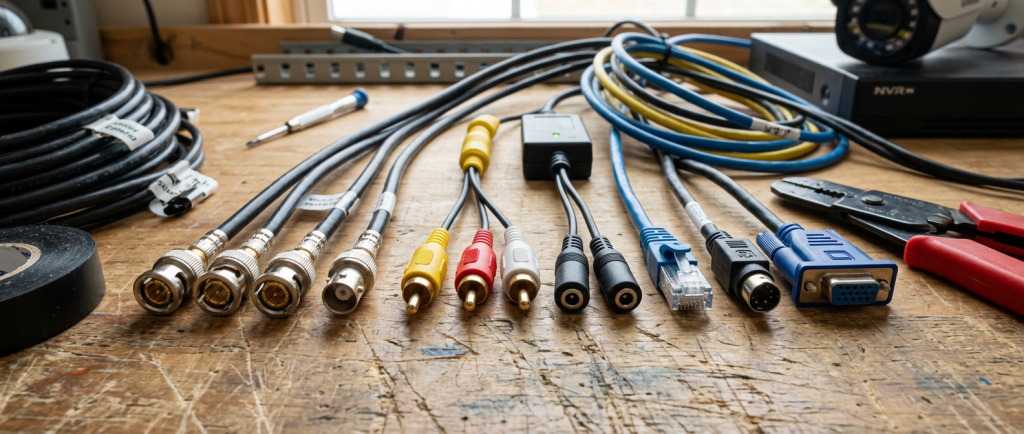

Вы купили камеры, регистратор, но столкнулись с тем, что на корпусах устройств разъемов больше, чем в вашей розетке? BNC, RJ-45, клеммы питания, аудио-входы — легко запутаться. Эта статья — ваш навигатор по миру соединителей. Мы разберем, какой разъем для чего служит, как их правильно подключать и какие ошибки могут стоить вам работоспособности всей системы.
Монтаж системы видеонаблюдения часто начинается не с выбора камер, а с попытки понять, что и куда подключать. На задней панели видеорегистратора или IP-камеры можно увидеть десяток разных портов: привычный сетевой вход, старый добрый «тюльпан», винтовые клеммы и нечто круглое с дырочкой. Чтобы система заработала с первого раза, нужно разобраться в базовых типах разъемы и коннекторы в видеонаблюдении bnc rj-45 питание что куда подключать и запомнить несколько простых правил. Мы собрали ключевую информацию, которая пригодится как новичку, так и опытному установщику.
BNC: аналоговый стандарт, который не сдается
Разъем BNC (Bayonet Neill–Concelman) — это настоящий ветеран в мире видеосигналов. Он используется для передачи аналогового видео от камеры к регистратору (DVR). Узнать его легко: это круглый металлический коннектор с характерным байонетным замком, который фиксируется поворотом на четверть оборота. В системах видеонаблюдения BNC-разъем применяется для подключения аналоговых камер стандартов HD-TVI, AHD, CVI и устаревающего CVBS. Главное преимущество — надежность: соединение не разболтается от вибрации, а центральная жила кабеля обеспечивает качественную передачу сигнала на расстояние до 300 метров (с использованием активного оборудования).
При монтаже аналоговой системы видеонаблюдения используются два типа BNC-разъемов: для обжима на кабель RG-59 или RG-6 и панельные (мама) для установки на оборудовании. Важный момент: для подключения активной камеры по коаксиалу требуется отдельный провод для питания (обычно 12В DC), так как BNC не передает напряжение. Поэтому в аналоговых системах рядом с видеокабелем всегда прокладывают кабель питания. Хотя существуют технологии PoC (Power over Coax), позволяющие подавать питание по тому же коаксиальному кабелю, но это скорее исключение из правил. Для подключения BNC-разъема к камере или регистратору необходимо просто вставить штекер в гнездо и повернуть до щелчка — защелка надежно зафиксирует соединение. Помните, что один BNC-порт на регистраторе соответствует одной видеокамере.
Несмотря на бурное развитие IP-технологий, BNC остается востребованным из-за низкой стоимости оборудования и простоты монтажа. Для многих объектов, где не требуется сверхвысокое разрешение, аналоговое видеонаблюдение на BNC-соединениях остается оптимальным решением. Основной недостаток — для каждой камеры нужен отдельный коаксиальный кабель и отдельный провод питания, что усложняет прокладку трасс.
RJ-45 и витая пара: основа IP-видеонаблюдения
RJ-45 (Registered Jack) — это стандартный 8-контактный соединитель для сетевого оборудования, который используется в Ethernet-сетях. В системах видеонаблюдения он выполняет две ключевые функции: передача цифрового видеосигнала и, при поддержке PoE (Power over Ethernet), подача питание на камеру по тому же кабелю. Это кардинально упрощает монтаж: вместо двух проводов (видео и питание) прокладывается один кабель витой пары (UTP или FTP). Для подключения IP-камер используется прямой обжим коннектора RJ-45 по стандарту TIA/EIA-568B, который является универсальным для большинства устройств.
Процесс подключения RJ-45 требует аккуратности. Необходимо снять внешнюю изоляцию кабеля примерно на 2-3 см, распутать четыре витой пары, разложить их по цветовой схеме (чаще всего используют стандарт T-568B: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый). Затем нужно ровно отрезать торчащие жилы и вставить их в коннектор RJ-45 до упора, чтобы медные контакты коснулись каждой жилы. Важный нюанс: внешняя изоляция должна заходить внутрь коннектора и фиксироваться защелкой — это предотвращает вырывание проводов. Финальный шаг — обжимать коннектор специальным инструментом (кримпером), который проталкивает контакты внутрь жил, обеспечивая надежное электрическое соединение. Для проверки правильности обжима используют LAN-тестер, который прозванивает каждую пару контактов.
Главное преимущество использования разъем RJ-45 в видеонаблюдение — возможность построения распределенных систем на основе IP-сетей. Вы можете подключать десятки камер через один сетевой коммутатор, используя стандартные сетевой кабели и не прокладывая сотни метров отдельных коаксиалов. PoE-коммутаторы или инжекторы автоматически определяют, поддерживает ли устройство питание по Ethernet, и подают напряжение (48В) на свободные пара жил (4 и 5, 7 и 8 для стандарта 100BASE-TX) или на те же сигнальные пара (стандарт PoE+). Это позволяет подключать IP-камеры в любой точке, где есть кабель витой пары. Стандартное ограничение по длине кабеля Ethernet — 100 метров, но некоторые производители предлагают режим Extended PoE, увеличивающий дальность до 300 метров за счет снижения скорости передачи данных.
Разъемы питания: DC, клеммы и нестандартные решения
Питание — это то, без чего не заработает ни одна камера или регистратор, и здесь существует несколько способов подключать оборудование. Самый распространенный вариант для камер — разъем питания постоянного тока (DC Jack) 5.5x2.1 мм или 5.5x2.5 мм с напряжением 12 Вольт. Плюсовой контакт находится внутри, а минусовой — на внешней обойме. Важно не перепутать полярность при самостоятельном подключении — производители обычно маркируют «+» и «-» на корпусе или в инструкции. Для регистраторов и более мощных устройств (например, поворотных PTZ-камер) могут использоваться винтовые клеммы (например, двухконтактные на 24В AC или 12В DC), куда подсоединять провода нужно с помощью отвертки, обеспечивая надежный механический контакт.
В IP-системах PoE стал фактическим стандартом, позволяя не использовать отдельный блок питания для каждой камеры. Однако если ваша сеть не поддерживает PoE или камера не совместима с этим стандартом, потребуется использовать активный соединитель питания — внешний адаптер 12В, который включается в розетку 220В. Часто такие адаптеры комплектуются разветвителем, чтобы подавать питание по тому же кабелю, что и видеосигнал (для аналоговых систем). В любом случае, при выборе блока питания обращайте внимание на суммарную потребляемую мощность всех камер и запас не менее 20-30%. Не рекомендуется подключать длинные линии питания (более 30 метров) на 12В из-за падения напряжения на проводах — лучше использовать более высокое напряжение (24В или 48В PoE) или прокладывать кабель питания большего сечения.
Некоторые производители используют нестандартные разъем питания, например, для герметичных уличных камер — это может быть герметичный круговой коннектор с несколькими контактами. В таких случаях лучше использовать только оригинальный блок питания или тщательно изучить распиновку перед подключением. Помните, что неправильное напряжение или переполюсовка могут вывести устройство из строя. Для сложных систем с большим количеством камер рекомендуется использовать централизованные блоки питания с защитой от перегрузок и короткого замыкания, а также распределительные коробки для аккуратного подключения всех элементов.
Таблица: Типы разъемов и их назначение в видеонаблюдении
| Тип разъема | Где используется | Назначение | Особенности подключения |
|---|---|---|---|
| BNC | Аналоговые камеры (HD-TVI, AHD, CVI), видеорегистраторы (DVR) | Передача видеосигнала | Коаксиальный кабель RG-59/RG-6. Требуется отдельный провод питания. Фиксация поворотом. |
| RJ-45 | IP-камеры, видеорегистраторы (NVR), сетевые коммутаторы | Передача цифрового сигнала и питания (PoE) | Кабель витой пары UTP/FTP. Обжим по стандарту T-568B. Длина до 100 м (до 300 м с Extended PoE). |
| DC Jack (5.5x2.1/2.5 мм) | Большинство камер, небольшие регистраторы | Питание 12В постоянного тока | Внутренний контакт — плюс, внешний — минус. Полярность важна! Используйте адаптер питания. |
| Клеммные колодки (винтовые) | PTZ-камеры, мощные регистраторы, тревожные входы/выходы | Питание (12В/24В AC/DC), управление (RS-485), подключение датчиков | Зачищенные провода фиксируются винтами. Для RS-485 используется пара «А+» и «В-» (или «Т+» и «Т-»). |
| RCA («тюльпан») | Аудио-входы/выходы регистраторов, микрофоны | Передача аудиосигнала (моно) | Обычно цветовая маркировка: красный — правый канал, белый/черный — левый, желтый — видео (редко). |
| HDMI / VGA | Видеорегистраторы, мониторы | Вывод изображения на экран | HDMI — цифровой (видео+звук, до 4K). VGA — аналоговый (только видео, до Full HD). |
Как выбрать правильный тип подключения: практические советы
При проектировании системы видеонаблюдения выбор между аналоговыми (BNC) и IP (RJ-45) решениями часто становится ключевым. Если у вас уже проложен коаксиальный кабель или бюджет ограничен, использовать BNC-соединения будет оправдано. Если же вы строите систему с нуля и нуждаетесь в высоком разрешении (4K), удаленном доступе и интеллектуальных функциях, однозначно выбирайте IP-видеонаблюдение на основе коннектор RJ-45 и технологии PoE. Это избавит от необходимости прокладывать тысячи метров отдельных проводов и упростит масштабирование: достаточно добавить новую камеру в сеть и назначить ей IP-адрес.
Для гибридных систем, где сочетаются аналоговые и IP-камеры, используйте гибридные видеорегистраторы (HVR), которые поддерживают оба типа разъем — BNC для аналоговых каналов и RJ-45 для IP-каналов. Это дает возможность поэтапно модернизировать систему, заменяя старые камера на новые, не меняя весь регистратор. При этом важно учитывать, что оба типа подключения будут работать параллельно. В любом случае, для надежного монтажа всегда проверяйте целостность кабеля, качество обжима коннекторов и соответствие схема подключения питание заявленным параметрам устройство.
Запомните главное правило: никогда не подключайте питание к камере, пока не завершены все механические соединения кабелей. Это убережет оборудование от случайных коротких замыканий. И всегда оставляйте небольшой запас по длине кабеля (0.5-1 метр) возле каждого устройство для возможного переподключения. Эти простые рекомендации помогут избежать самых распространенных ошибок при монтаже.
Заключение
Разобравшись с типами разъемов BNC, RJ-45 и способами подачи питания, вы сможете уверенно проектировать и монтировать системы видеонаблюдения любой сложности. Мы рассмотрели базовую схема подключения для каждого интерфейса, обсудили нюансы обжима витой пары и подключения питания. Теперь вы знаете, куда подключать каждый кабель и как избежать типичных ошибок. Помните, что качество соединений напрямую влияет на стабильность и долговечность всей системы.
