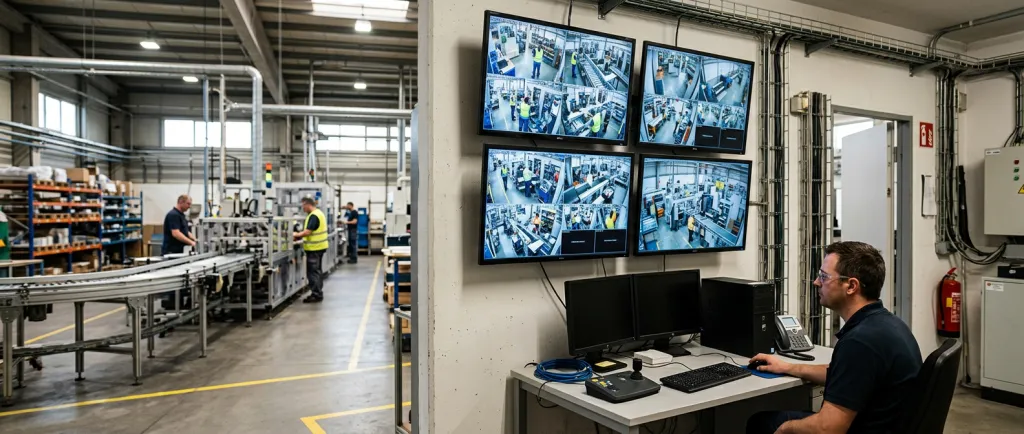

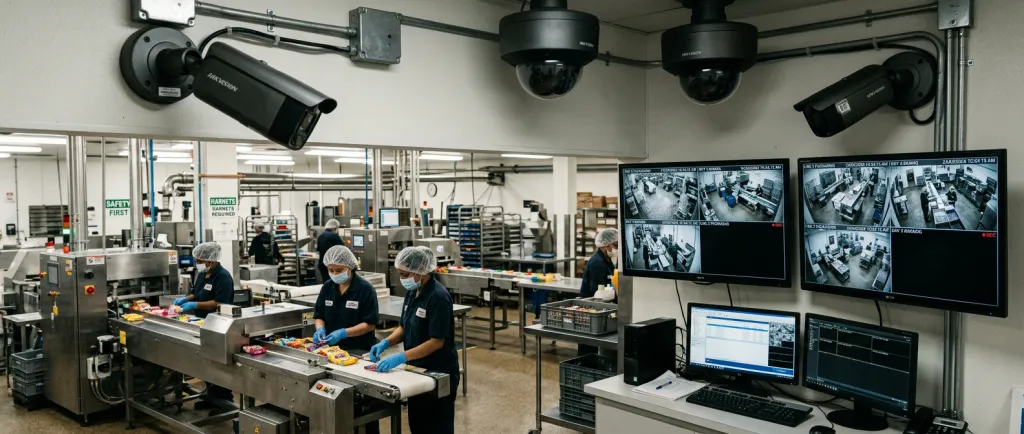

Обеспечение надежного функционирования инфраструктуры связи, видеонаблюдения и контроля доступа на промышленных объектах требует строгого соблюдения нормативов. В условиях интенсивного химического воздействия, экстремальных температур, высокой влажности или запыленности стандартные решения выходят из строя в кратчайшие сроки. Именно поэтому требования к слаботочным системам безопасности при установке в производственных помещениях с агрессивной средой ужесточаются: они регламентируются отдельными сводами правил и национальными стандартами, такими как ГОСТ Р 59484-2021 (кабельные системы для производственных помещений в целях автоматизации), ГОСТ Р 70303-2022 (заземление телекоммуникационных систем) и СП 484.1311500.2020 (системы пожарной сигнализации). Без учета этих регламентов ни один проект не сможет гарантировать непрерывность технологических процессов и безопасность персонала. Ключевое отличие промышленных объектов от офисных – наличие таких факторов, как вибрация, химически активные газы, абразивная пыль, а также риск механических повреждений кабельных трасс. Поэтому слаботочный монтаж здесь требует специализированных материалов, особой защиты узлов коммутации и герметизации проходок.
Первое, с чем сталкивается инженер при разработке проекта – это классификация производственного помещения по степени агрессивности среды. Согласно ГОСТ Р 59484-2021 (дата введения 01 июня 2021 года), выделяют три категории: легкая, средняя и высокая агрессивность. Для каждого уровня предписываются разные типы кабельных оболочек, разъемов и методы прокладки. Например, при высокой агрессивности запрещено использование незащищенных медных кабелей – требуется бронированный кабельный ввод с классом защиты IP67 и выше. Важно помнить, что установка оборудования в зонах с постоянным воздействием кислотных паров или морской соли обязывает применять нержавеющие крепежи и корпуса с силиконовыми уплотнителями. На практике это означает, что стандартные телекоммуникационные шкафы с классом IP20 недопустимы – необходимы как минимум IP54 или IP65, а для особо тяжелых условий (цеха гальваники, химические реакторные) – IP67 и полная герметизация вводов. Кроме того, агрессивный фон требует обязательного применения системы уравнивания потенциалов с отдельным заземляющим проводником сечением не менее 16 мм² (медь), что прямо указано в ГОСТ Р 70303-2022, раздел 5.4. Соединения заземляющих проводников в таких помещениях выполняются исключительно сваркой либо болтовыми зажимами с антикоррозийным покрытием – обычные винтовые клеммы разрушаются уже через 6-8 месяцев эксплуатации. Перечисленные меры – это не перестраховка, а обязательное требование, зафиксированное в законе.
Ключевые нормативные параметры монтажа в агрессивной среде (выдержки из ГОСТ и СП)
Для обеспечения долговечности системы безопасности на производстве инженер обязан опираться на конкретные цифры, а не на общие рекомендации. Ниже приведен перечень обязательных показателей, которые проверяют эксперты и инспекторы при сдаче объекта. Игнорирование хотя бы одного пункта ведет к аннулированию гарантии и предписанию о переделке.
- Сопротивление изоляции кабельных линий в условиях повышенной влажности и агрессивной среды: не менее 1 МОм для цепей до 60 В и не менее 0,5 МОм для цепей выше 60 В (измеряется мегаомметром на 250 В или 500 В соответственно).
- Заземляющий проводник функционального заземления: сечение медного кабеля – не менее 10 мм² для присоединения к главной шине; отдельный проводник от оборудования до контура – не менее 16 мм². Переходное сопротивление контактов – не более 0,1 Ом (ГОСТ Р 70303-2022, п. 5.2).
- Степень защиты оболочек (IP) для коммутационных шкафов и панелей, размещаемых непосредственно в рабочей зоне с агрессивными испарениями: не ниже IP54; при наличии прямого разбрызгивания, кислотных туманов – IP65 или IP67 (по ГОСТ 14254).
- Диапазон рабочих температур для кабелей и коннекторов в неотапливаемых производственных цехах: от минус 40°C до плюс 70°C. Для горячих цехов (литейные, сталеплавильные) требуется специальное исполнение до плюс 105°C.
- Устойчивость к ультрафиолету и химическим реагентам: все пластиковые части (розетки, короба) должны иметь маркировку UV-stable и данные об устойчивости к воздействию масел, щелочей и кислот по паспорту изделия.
- Расстояние от слаботочных трасс до силовых кабелей при параллельной прокладке в агрессивных средах (с учетом возможной деградации изоляции): не менее 500 мм; при пересечении – угол 90° и дополнительная металлическая разделительная перегородка.
Примечание эксперта: Все перечисленные параметры обязательны к внесению в рабочую документацию. Например, для цеха металлообработки (агрессивная среда класса А-2 по СП 324.1325800.2017) уже на этапе проектирования закладываются специальные лотки с антикоррозийным покрытием и силиконовые уплотнители для каждого ввода кабеля в шкаф. Игнорирование хотя бы одного из пунктов выше – прямое нарушение ч. 1 ст. 6 Технического регламента о безопасности зданий.
Переходим к практическим аспектам. Самая частая ошибка при монтаже на промышленных объектах – попытка применить стандартные офисные решения: пластиковые короба, неэкранированные кабели категории 5е и обычные розетки RJ45 без защиты IP. В агрессивной среде даже комната управления, удаленная от основного цеха, может испытывать воздействие вибрации и химических паров через вентиляцию. Поэтому серверный узел или кроссовая должны быть выделены в отдельный гермоблок с подпором чистого воздуха и классом чистоты не хуже ISO 8 (по ГОСТ Р ИСО 14644). Более того, все межблочные соединения внутри серверной стойки в таких условиях выполняются только с применением специальных контактов с покрытием золото 0,4 микрона или родием – это гарантирует отсутствие окисления даже при содержании сероводорода в воздухе до 10 ppm. Следующий важнейший момент: заземление металлических частей шкафов и лотков. Согласно ГОСТ Р 70303-2022, в производственных помещениях с агрессивной средой запрещено использовать стальную полосу без антикоррозийной защиты – только омедненная или нержавеющая сталь, причем каждый элемент крепится к общей шине отдельным проводником (последовательное соединение «змейкой» недопустимо). Допустимый ток замыкания на землю – не более 5 А в длительном режиме. Также следует помнить, что проходы кабелей сквозь стены и перекрытия в зонах с химически активной атмосферой герметизируются специальными втулками с неопреновыми уплотнителями, которые выдерживают воздействие кислот с pH от 2 до 11. Пренебрежение этими деталями приводит к тому, что уже через 12-14 месяцев контакты чернеют, сопротивление петли фаза-ноль растет, и система начинает работать с ошибками (ложные срабатывания пожарной сигнализации, потеря видеокадров).
Выбор элементной базы для слаботочных систем в агрессивных условиях (варианты и ограничения)
В зависимости от реального химического состава выбросов и класса опасности производства инженер должен выбрать корректные компоненты. Предлагаем классификацию по трем основным сценариям, основанную на сводах правил СП 324.1325800.2017 и рекомендациях производителей (D-Link, Cisco, Siemens).
- Вариант А (легкая агрессия: запыленность, неагрессивные пары, Т = -25…+40°C).
Допустимо использовать кабели с оболочкой PVC-LS (нг(А)-HF), коммутационные панели с защитой IP44, медные проводники сечением 0,5 мм² для сигнальных цепей. Монтаж возможен в стандартных металлических лотках с антикоррозийной грунтовкой. - Вариант Б (средняя агрессия: пары масел, слабые кислоты, влажность до 95%, наличие вибрации).
Обязательны кабели с оболочкой PUR (полиуретан) или TPE, коннекторы с позолоченными контактами (не менее 0,4 мкм Au), корпуса распределительных коробок – IP65. Заземляющие проводники – только медные, сечением от 6 мм². Для оконцовки применяются специальные гильзы с антиоксидантной смазкой. - Вариант В (высокая агрессия: прямые кислотные или щелочные испарения, сероводород, температура до +70°C, класс взрывоопасности).
Категорически запрещены любые PVC-компоненты. Используются кабели с оболочкой из фторопласта (FEP) или кремнийорганической резины, разъемы – герметичные IP67/IP68 с покрытием родием. Кабельный ввод – только через гермовводы с силиконовыми прокладками. Слаботочные шкафы – нержавеющая сталь 316L с системой подпора воздуха. Обязательна организация отдельной комнаты управления (серверная) с избыточным давлением и фильтрацией.
Важное дополнение: независимо от выбранного варианта, все кабельное хозяйство должно иметь маркировку, стойкую к стиранию и химикатам (лазерное гравирование или термоусаживаемые трубки со специальным составом). Срок службы компонентов для варианта Б – не менее 10 лет, для варианта В – не менее 7 лет с обязательной ежегодной инспекцией сопротивления изоляции. Также необходимо помнить о требованиях СП 484.1311500.2020 (п. 5.4): единичная неисправность линии связи не должна отключать более одной зоны защиты – для агрессивной среды это означает резервирование всех магистральных кабелей (кабель-дублер в гофрированной трубе с противоположной стороны помещения).
Сводная таблица требований к слаботочным системам для агрессивных производственных помещений
Ниже приведена обобщающая таблица, составленная по материалам ГОСТ Р 59484-2021, ГОСТ Р 70303-2022, СП 324.1325800.2017 и ГОСТ Р 59316-2021 (аппаратные комнаты). Таблица поможет при разработке технического задания и проверке сметы.
| Параметр / Компонент | Нормативное значение для агрессивной среды (средняя/высокая степень) | Основание (пункт стандарта) |
|---|---|---|
| Степень защиты шкафов и боксов | IP54 (минимум), для зон с прямым воздействием – IP65 или IP67 | ГОСТ 14254, раздел 6; СП 324.1325800.2017 (таблица 2) |
| Сечение заземляющего проводника (медь) | От прибора до ГЗШ – 16 мм², до главной шины здания – 10 мм² | ГОСТ Р 70303-2022, п. 5.2 и 5.4 |
| Переходное сопротивление контактов | Не более 0,1 Ом для цепи функционального заземления; для медного кабеля 16 мм² не более 1,5 мкОм на один переход | ГОСТ Р 70303-2022, п. 5.2, ГОСТ 10434 |
| Материал оболочки кабеля для химически активной среды | PUR, FEP, LSZH с устойчивостью к маслам и кислотам; PVC запрещен для высокой агрессии | ГОСТ Р 59484-2021, раздел 5 (кабельные системы производственных помещений) |
| Устойчивость изоляции (мегаомметрия) | Не менее 1 МОм при напряжении 250 В (для цепей <60 В) и не менее 0,5 МОм при 500 В (для цепей >60 В) | ПУЭ, табл. 1.8.34 (в привязке к ГОСТ Р 59484-2021) |
| Минимальные размеры аппаратной (серверной) комнаты при количестве рабочих мест 1–100 | 15 м² (свободная высота не менее 2,5 м, нагрузка на перекрытие 4,8 кПа) | ГОСТ Р 59316-2021, таблица 1, п. 6.2.3 |
| Расстояние выноса заземлителя функционального заземления от контура молниезащиты | Не менее 20 метров (для исключения наводок) | ГОСТ Р 70303-2022, п. 5.1 |
Таблица актуальна на май 2026 года. При проектировании также следует учитывать отраслевые дополнения (например, для химических предприятий действуют ужесточенные нормы по антикоррозии, регламентированные ФНиП). Все значения, выделенные жирным, являются критическими и подлежат обязательной проверке при сдаче в эксплуатацию.
Итоги и контроль качества монтажа
Подводя итог, подчеркнем главные аспекты: соблюдение требований к слаботочным системам безопасности при установке в производственных помещениях с агрессивной средой – это не формальность, а основа непрерывности производства и безопасности людей. На этапе сдачи обязательно проводятся следующие измерения и испытания: проверка петли фаза-ноль, измерение сопротивления изоляции всех кабельных линий (особенно в местах прохода через агрессивные зоны), тепловизионный контроль контактных соединений, а также тест на герметичность вводов (опрессовка с мыльной эмульсией). Каждый кабельный лоток и шкаф должен иметь сертификат устойчивости к воздействию указанной в проекте агрессивной среды. Согласно ГОСТ Р 58471, периодичность планового обслуживания на таких объектах – не реже 1 раза в 3 месяца с обязательной протяжкой контактов и очисткой внутренних полостей от отложений. Только комплексный подход, описанный в этой статье, гарантирует, что ваша система проработает заявленные 15-20 лет без аварийных простоев. Если у вас остались вопросы по выбору компонентов или расчету заземления – обратитесь к официальным текстам ГОСТ Р 59484-2021 (введен Приказом Росстандарта №352-ст от 14 мая 2021) и ГОСТ Р 70303-2022 (введен 01.01.2023). Помните: экономия на защите от агрессивной среды оборачивается многократными затратами на восстановление и остановкой технологических цепочек. Выполняйте монтаж только сертифицированными бригадами, имеющими допуски к работам на химически опасных объектах.
