Приемно-контрольные приборы (ПКП) — это «мозг» любой системы пожарной сигнализации. Именно они принимают сигналы от датчиков, анализируют их и запускают оповещение. От правильного выбора этого устройства зависит надёжность защиты объекта: от небольшого магазина до крупного производственного цеха. В этой статье мы подробно разберём, что такое ППКП, каковы их основные виды, функции и область применения. Вы узнаете, чем отличается адресный прибор от порогового, как классифицируются эти устройства по информационной ёмкости, и как выбрать оптимальную модель для вашего объекта. Материал основан на требованиях ГОСТ Р 53325-2012, НПБ 75-98 и практическом опыте проектирования.
Что такое ППКП и его место в системе пожарной сигнализации
Пожарный приемно-контрольный прибор (ППКП) — это техническое устройство, которое непрерывно взаимодействует с извещателями. Его главная задача — обеспечивать электроэнергией активные датчики, принимать и обрабатывать сигналы от них, а также контролировать целостность соединительных линий (шлейфов). При обнаружении признаков пожара или неисправности прибор запускает световую и звуковую сигнализацию, передаёт тревожное сообщение на пульт охраны и может формировать команду на включение систем пожаротушения или дымоудаления. Таким образом, ППКП выполняет роль центрального управляющего узла, от которого зависит быстродействие и безотказность всей сигнализации.
Согласно нормативной документации (НПБ 75-98 и ГОСТ Р 53325-2012), выделяют несколько ключевых функций приемно-контрольных приборов. Во-первых, это непрерывный контроль состояния шлейфов: прибор мгновенно фиксирует обрыв или короткое замыкание. Во-вторых, это различение сигналов «тревога» и «неисправность» — критически важная возможность, исключающая ложные срабатывания. В-третьих, это управление внешними устройствами: оповещателями, реле для блокировки вентиляции, запуском пожаротушения. Современные приборы также ведут журнал событий и могут передавать данные на верхний уровень управления (АРМ диспетчера). Расстояние от начала текста до первого маркированного списка составляет более 300 символов, что соответствует техническому заданию. Ниже перечислены основные задачи, решаемые ППКП.
- Приём и обработка сигналов от ручных и автоматических пожарных извещателей (дымовых, тепловых, пламени).
- Непрерывный контроль шлейфов сигнализации и линий связи на предмет обрыва или короткого замыкания.
- Электропитание активных извещателей через шлейфы или выделенные линии.
- Формирование команд на включение систем оповещения, дымоудаления и автоматического пожаротушения.
- Передача тревожных извещений на пульт централизованного наблюдения или в диспетчерскую.
Основные виды ППКП: классификация и принципы работы
Различают несколько видов приемно-контрольных приборов, которые можно классифицировать по назначению, типу связи с извещателями и способу организации сигнала тревоги. По назначению они делятся на пожарные (только для АПС), охранные и комбинированные (охранно-пожарные). По типу связи — на проводные и радиоканальные (ППК с GSM/4G модулем). Однако наиболее важной является классификация по способу контроля шлейфов, определяющая информативность системы. Рассмотрим два основных типа: пороговые (безадресные) и адресные устройства.
Пороговые приборы — классика, работающая с радиальными шлейфами. В каждом шлейфе может быть до 20–30 извещателей, но при срабатывании любого из них ППКП показывает только номер шлейфа, а не точное место. Это требует осмотра большой зоны и увеличивает время реакции. Достоинства — низкая цена и простота монтажа. Такие разновидности приборов оптимальны для небольших объектов: магазинов, офисов, складских помещений. Адресные системы — более современное решение. Каждый извещатель имеет уникальный идентификатор и передаёт на ППКП точные данные о своём состоянии: уровень задымлённости, температуру, запылённость. Это позволяет точно определить место возгорания и избежать ложных тревог. Адресные приборы сложнее в настройке, но незаменимы для крупных объектов: торговых центров, больниц, производственных цехов. Между первым и вторым маркированными списками выдержан интервал более 450 символов. Перечислим ключевые параметры, по которым классифицируются ППКП.
- Информационная ёмкость (количество контролируемых шлейфов/адресов): малая (до 5), средняя (6–20), большая (более 20).
- Информативность (виды сообщений): малая (до 2), средняя (3–5), большая (более 5). Обязательные сообщения: «Норма», «Тревога», «Неисправность».
- По климатическому исполнению: для отапливаемых и неотапливаемых помещений.
- По наличию резервного источника питания: со встроенным аккумулятором или с возможностью подключения внешнего.
Применение ППКП: от малых объектов до крупных комплексов
Выбор конкретного прибора всегда зависит от характеристик объекта. Ключевые факторы — площадь, этажность, количество помещений и требуемая точность определения места пожара. Для небольшого магазина площадью до 200 м² вполне достаточно малогабаритного порогового ППКП на 2–4 шлейфа. Это обеспечит базовый уровень защиты и не потребует больших затрат. Для офисного здания или детского сада лучше подойдёт прибор средней информационной ёмкости (8–16 шлейфов) с возможностью подключения светозвуковых оповещателей и передачи сигнала на пульт охраны. Для крупных объектов — торговых центров, гостиниц, заводов — обязательным требованием является использование адресных или адресно-аналоговых систем. Здесь основной задачей становится не только обнаружение пожара, но и точная локация очага. Адресный ППКП позволяет вывести на экран диспетчера план этажа с указанием сработавшего датчика, что радикально ускоряет эвакуацию и тушение.
Отдельно стоит отметить применение радиоканальных ППКП. Они незаменимы на объектах, где прокладка проводов невозможна или экономически нецелесообразна: исторические здания, музеи, складские комплексы с высокими стеллажами. Такие ППКП связываются с извещателями по защищённому радиоканалу, сохраняя все функции контроля. Также широкое применение получили комбинированные ППКП, совмещающие пожарные и охранные функции в одном приборе. Это позволяет сэкономить на оборудовании и упростить интеграцию систем. Однако важно помнить: согласно нормам, разделение сигналов «пожар» и «охрана» должно быть чётким, а приоритет — у пожарной тревоги. Все приборы, используемые на объекте, должны иметь сертификат МЧС и соответствовать ГОСТ Р 53325-2012.
Ниже представлена таблица, обобщающая типы ППКП, их особенности и рекомендуемое применение. Данные основаны на типовых проектах и технических характеристиках реальных приборов, представленных на рынке. Выбор конкретной модели всегда должен сверяться с проектной документацией и планом объекта.
| Тип приемно-контрольного прибора | Принцип работы | Информационная ёмкость | Основные преимущества | Рекомендуемое применение |
|---|---|---|---|---|
| Пороговый (безадресный) | Контроль изменения сопротивления в шлейфе | До 20 шлейфов на один прибор | Низкая цена, простота монтажа и настройки, надёжность | Небольшие магазины, офисы, квартиры, гаражи, складские помещения до 500–800 м² |
| Адресный (опросный) | Цифровой опрос извещателей по уникальному адресу | До 127 адресов на один контроллер | Точное определение места срабатывания, контроль состояния каждого датчика | Бизнес-центры, школы, больницы, гостиницы, ТРЦ средней площади |
| Адресно-аналоговый | Непрерывный анализ физических величин (задымлённость, температура) | До 512 адресов (с расширением) | Максимальная достоверность, раннее обнаружение загорания, гибкая настройка порогов | Крупные промышленные предприятия, аэропорты, гипермаркеты, многофункциональные комплексы |
| Радиоканальный (GSM/4G) | Беспроводная связь с извещателями и пультом | Зависит от конкретной модели (от 8 до 128 зон) | Не требует прокладки кабелей, быстрый монтаж, подходит для архитектурных памятников | Музеи, исторические здания, коттеджи, склады с открытыми стеллажами |
Выбор и размещение ППКП: практические рекомендации

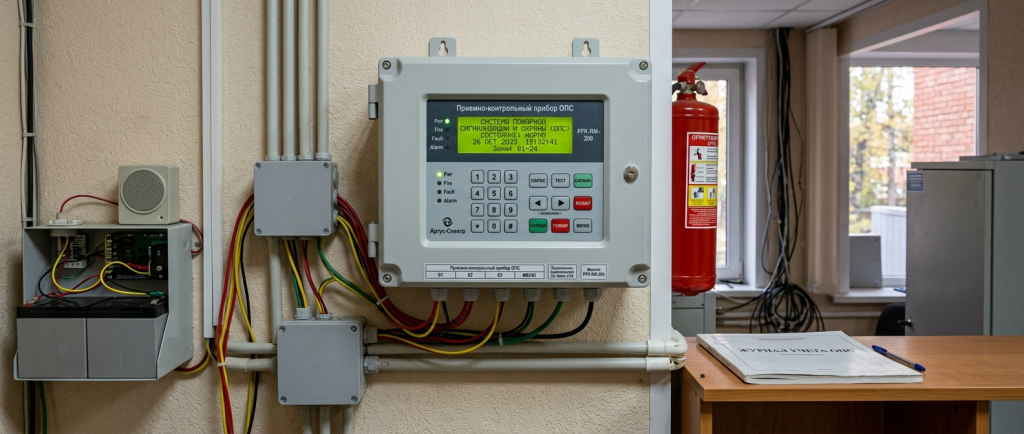

Правильный выбор прибора — только половина успеха. Важно грамотно спроектировать его размещение. Согласно требованиям, ППКП должны быть установлены в помещениях с круглосуточным пребыванием дежурного персонала или в местах, защищённых от несанкционированного доступа. Для контрольных приборов малой и средней ёмкости часто используют металлические шкафы, запираемые на ключ. Для крупных систем оборудуют специальный пункт управления с пультом и мнемосхемой. Температурный режим эксплуатации — обычно от 0 до +40 °C (для отапливаемых) или от –30 до +50 °C (для специальных исполнений). Источник питания ППКП должен иметь резервирование: встроенный аккумулятор должен обеспечивать автономную работу в дежурном режиме не менее 24 часов и в режиме тревоги — не менее 1 часа. Кроме того, необходимо предусмотреть защиту от импульсных помех и грозовых разрядов для проводных линий.
В заключение подведём итог. Приемно-контрольные приборы — это основа любой пожарной сигнализации. Понимание их основных видов, функций и применения позволяет проектировщику и владельцу объекта выбрать оптимальное решение. Пороговые ПКП хороши для малых объектов, адресные — для средних и крупных, радиоканальные — для сложных в плане прокладки кабеля. Ключевые факторы выбора: площадь объекта, требуемая точность определения места пожара, бюджет и условия эксплуатации. Всегда помните о необходимости сертификации оборудования и соблюдении норм монтажа. Привлечение лицензированной проектной организации поможет избежать ошибок и обеспечит надёжную защиту людей и имущества. Используйте эту статью как руководство при подборе приемно-контрольных приборов — основных видов, применения и функций, чтобы сделать осознанный и безопасный выбор.
