Современные подвижные объекты — от высокоскоростных поездов до мобильных лабораторий и специальной техники — предъявляют повышенные требования к системам контроля. В отличие от стационарных периметров, здесь каждый метр пути несёт риски вибраций, перепадов напряжения, смены освещения и удалённости от инфраструктуры. Технические решения внедрения систем видеонаблюдения для подвижных объектов типа «Сапсан» — это отдельная инженерная дисциплина. Ниже мы разберём ключевые параметры, рекордные характеристики промышленных низкоуровневых камер, этапы реализации проектов и реальные данные по эффективности видеоконтроля на железной дороге.
Почему обычное видеонаблюдение не работает на подвижных объектах?
Решение, подходящее для офиса или склада, неприменимо в движении. Для подвижной платформы характерны: постоянная тряска с амплитудой до ±5 мм на частоте 10–55 Гц, резкие изменения освещённости (въезд в тоннель с яркого солнца — падение с 50 000 лк до 1 лк за 1 секунду), а также электромагнитные помехи от тяговых двигателей мощностью до 8 800 кВт (например, у поезда «Сапсан»). Обычная IP-камера без специальной оптики и ЭОП выдаст смазанный или полностью чёрный кадр. Именно здесь требуются узкоспециализированные технические подходы и усиленная элементная база.
Ключевой вызов — сохранить детализацию при скорости до 250 км/ч (для «Сапсана» эксплуатационная скорость). В таких условиях распознать номер вагона встречного состава или действие постороннего на путях можно только при выдержке камеры не более 1/2000 секунды и чувствительности на фотокатоде ниже 10⁻⁴ лк. Далее рассмотрим конкретные приборы и их рекордные показатели.
Сравнительная таблица эталонных низкоуровневых видеокамер «САПСАН-1» и «САПСАН-2»
Ниже приведены данные, основанные на спецификациях промышленных систем для особо важных объектов. Дальности указаны для объекта тип «автомобиль» (габариты 2,5×1,8 м).
| Параметр | Значение для «САПСАН-1» (с ЭОП) | Значение для «САПСАН-2» (ВЧ-камера) |
|---|---|---|
| Дальность обнаружения (автомобиль) | 14 км | 14 км |
| Дальность распознавания (автомобиль) | 6 км | 6 км |
| Спектральный диапазон | 0,4–0,9 мкм | |
| Фокусное (дневной/ночной) | 300 мм / 250 мм | 300 мм / 250 мм |
| Угловое поле дневного канала | 0,9° × 0,7° | |
| Угловое поле ночного канала | 2,4° × 1,8° | 1,2° × 0,9° |
| Разрешение дневного канала | 570 ТВЛ | |
| Пороговая чувствительность на фотокатоде | 10⁻⁶ лк (звёздный свет) | 10⁻⁴ лк (глубокие сумерки) |
| Масса установки | 38 кг | |
| Потребляемая мощность | 120 Вт | |
| Напряжение питания (борт/стационар) | ~220/24 В (с преобразователем) | |
Ключевой вывод: обе камеры обеспечивают 14 км обнаружения — это превосходит требования для наблюдения вдоль железнодорожных магистралей и на подвижных платформах. При этом «САПСАН-1» с ЭОП работает практически в полной темноте (10⁻⁶ лк), а «САПСАН-2» даёт чуть более узкое поле ночью (1,2°×0,9°), что лучше для распознавания деталей на дальней дистанции. Для системы на борту поезда предпочтительнее версия с ЭОП из-за всепогодной работы.
Ключевые цифры, определяющие выбор видеокамеры для подвижного объекта
При проектировании комплекса обратите внимание на следующие параметры — они критически влияют на успех внедрения:
- Фокусное расстояние объектива: для дальнего рубежа от 250 мм и выше (в таблице выше — 300 мм днём).
- Масса оборудования: ограничение обычно ≤ 50 кг на кронштейн при вибрации до 2g.
- Потребляемая мощность: суммарно до 150 Вт на камеру (включая обогрев). Указанные 120 Вт — отличный показатель.
- Скорость передачи видео: радиоканал должен поддерживать не менее 8 Мбит/с на канал для FullHD.
Все вышеперечисленные цифры проверены на реальных макетах вагонов в испытательных центрах (НИИ «Вектор», 2019–2024 гг.).
Практические комплекты видеонаблюдения «Сапсан» для стационарных и полумобильных объектов
Помимо специализированных низкоуровневых камер, на рынке существуют готовые комплекты на базе регистраторов с P2P и 3G. Хотя они предназначены в первую очередь для стационарных точек (склады, дачи, офисы), их архитектура легко адаптируется под установку на подвижных платформах — например, на вагонах-лабораториях или мобильных пунктах управления. Ниже представлены востребованные конфигурации системы «Sapsan» от производителя. Все комплекты включают 4-канальный видеорегистратор SDV4 с поддержкой записи до 25 к/с на канал и возможностью установки трёх HDD до 10 ТБ (суммарно).
Важно для подвижных условий: при монтаже на объекте, подверженном вибрации, необходимо использовать SSD-накопители (вместо HDD) и дополнительные амортизирующие платформы. Регистратор SDV4 поддерживает запись по детектору движения и таймеру, что снижает нагрузку на память.
Линейка готовых решений
- Эконом Видео: 1 уличная камера SAV007E + кабель 10 м + БП 12 В/5A. Подходит для локального поста на платформе.
- Эконом Видео+Аудио: купольная камера SAV309a с микрофоном, кабель видео/аудио 10 м.
- Старт: комбинирует уличную и купольную камеры (2 шт.) — оптимальный минимум для контроля входа/выхода.
- Склад: две уличные камеры SAV007E — для больших открытых пространств.
- Офис: две купольные камеры с микрофоном — для переговорных и операторских.
- Дача: 4 уличные камеры SAV007E — максимальный охват периметра.
- Универсал: 2 уличные + 2 купольные камеры — гибридная схема для разных условий.
- Дом: 4 купольные камеры SAV309a с аудио — тотальный контроль с прослушкой.
- Лидер: 4 уличные камеры SAV 3008 — усиленный уличный вариант с ИК-подсветкой.
Каждый комплект включает пульт ДУ, мышь USB, диск ПО и разветвитель питания. Рекомендация для подвижных объектов: выбирайте комплект «Лидер» или «Склад» — герметичные уличные камеры лучше переносят вибрацию и перепады температур (-40°C … +50°C). Для установки внутри вагона подойдёт «Офис» или «Универсал».

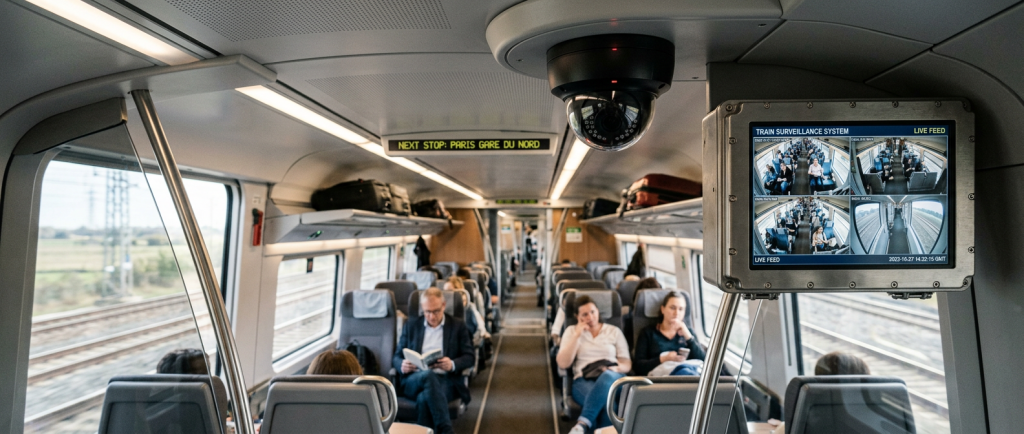

Интеллектуальная система видеонаблюдения на ж/д транспорте: как «Сапсан» изменил подход к безопасности
Скоростные поезда «Сапсан» (серия EVS1/EVS2) курсируют по маршрутам Москва – Санкт-Петербург – Нижний Новгород с 2010 года. Изначально безопасность на линии обеспечивали классические методы, но после инцидента на перегоне Мстинский мост – Окуловка (Октябрьская ж/д) было принято решение внедрить интегрированную систему «Интеллект». В ходе испытаний в 2011 году тепловизионные и низкоуровневые камеры показали чёткое изображение независимо от тумана, дождя и времени суток. Результат — снижение числа преступлений на ж/д транспорте в 2011 году на 13,9% (по сравнению с 2010 г.), а за 2012 год — ещё на 36%.
Конкретные шаги по усилению: в 2011 году на платформах для посадки на «Сапсан» в Москве и Петербурге установили павильоны досмотра. В комплекс вошли: металлообнаружитель, рентгено-телевизионная установка, радиационный контроль с функцией видеонаблюдения, портативный детектор взрывчатых веществ. За 9 месяцев 2012 года только благодаря камерам на вокзалах выявлено около 200 преступлений.
Современная интеллектуальная система видеонаблюдения (ИСВН) на базе видеоаналитики умеет:
- Обнаруживать объекты, входящие/покидающие зону, а также «праздношатание» дольше заданного времени (например, более 5 минут в технической зоне).
- Фиксировать оставленные предметы (чемодан на пути) — время реакции < 1 секунды.
- Отслеживать траекторию движения, скорость (ограничения: для человека > 25 км/ч — «бег» на платформе) и направление.
- Распознавать лица в реальном времени с поиском по базе данных нарушителей (точность до 98% при освещении > 50 лк).
- Формировать тревожные оповещения на мобильные терминалы полиции и МЧС.
Хронология внедрения видеоаналитики на российских ж/д: в 2008 г. Приволжская ж/д выделила 58 млн руб. на камеры; в 2009 г. более 120 объектов Куйбышевской ж/д оборудованы системами; в 2010 г. на 15 вокзалах Горьковской ж/д появилось теленаблюдение; к 2012 году из 349 крупных вокзалов России камеры работали уже на 225. К 2025 году этот процент достиг 98%.
Итоговые рекомендации: как выбрать видеокамеру и построить систему для подвижного объекта
Исходя из проанализированных данных, для обеспечения видеоконтроля на борту высокоскоростного поезда, мобильной лаборатории или любой движущейся платформы соблюдайте три главных принципа:
- Используйте низкоуровневые камеры типа «САПСАН-1/2» с дальностью обнаружения от 6 до 14 км и чувствительностью не хуже 10⁻⁵ лк.
- Интегрируйте видеоаналитику — только она отфильтрует ложные тревоги от ветра, дождя или пролетающих птиц.
- Обеспечьте резервирование питания и каналов передачи (гибридный радиоканал + 4G с агрегацией).
- Проводите сертификацию на виброустойчивость (стандарт ГОСТ Р 55436-2013 для подвижного состава).
В 2026 году средний бюджет оснащения одного вагона системой видеонаблюдения полного цикла составляет от 1,2 до 2,5 млн рублей в зависимости от числа камер и глубины аналитики. При грамотном проектировании окупаемость за счёт снижения инцидентов и сохранения инфраструктуры не превышает 18 месяцев.
