Слаботочные системы: ключевые интерфейсы, надёжные стыки и профессиональный монтаж

Актуально для: инженеров-проектировщиков, монтажников СКС, специалистов по слаботочным сетям и всех, кто сталкивается с прокладкой информационных кабелей.

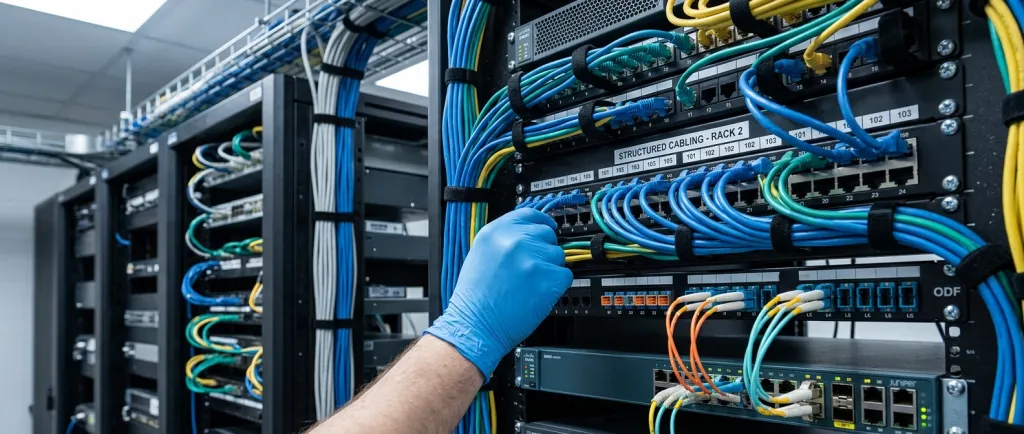

Современное здание невозможно представить без структурированной кабельной системы (СКС), видеонаблюдения, контроля доступа и пожарной сигнализации. Все эти подсистемы объединяет термин «слаботочные системы» — инженерные сети, работающие при напряжении до 60 В постоянного или 25 В переменного тока. Они передают не энергию, а данные: голос, видео, управляющие сигналы. Надёжность всей инфраструктуры напрямую зависит от того, насколько качественно выполнены соединения проводников, выбраны интерфейсы и спроектированы стыки между разнородными сетями. В этой статье мы детально разберём, какие основные стыки и интерфейсы, применяемые в слаботочных системах, обеспечивают бесперебойную работу, как грамотно соединять витую пару, телефонные линии и оптику, а также приведём нормативные требования по ГОСТ Р 58238—2018.

Классификация и природа слаботочных сетей

Ключевое отличие слаботочных коммуникаций от силовых цепей — работа с высокочастотными сигналами низкого уровня. Силовая проводка передаёт токи в десятки ампер, тогда как в линиях Ethernet, RS-485 или телефонных каналах токи составляют миллиамперы, а информативную нагрузку несут изменения напряжения. Именно поэтому к монтажу слаботочных сетей предъявляются особые требования: защита от электромагнитных помех, контроль волнового сопротивления, минимизация переходных затуханий. Часто применяется вид кабеля «витая пара» (UTP, FTP, S/FTP), который за счёт скручивания проводников подавляет наводки. Однако любой, даже самый качественный кабель, будет бесполезен без правильного соединения на стыках — в распределительных щитах, розетках и кроссировочных панелях.

Согласно отраслевым данным (Ассоциация «Электрокабель»), доля слаботочных кабелей в общем объёме кабельной продукции РФ превысила 38%. Это подтверждает тренд цифровизации: каждое рабочее место требует доступа к локальной сети, телефону и, зачастую, IP-камере. При этом ошибочный выбор интерфейса или некачественный монтаж стыка могут свести на нет все преимущества дорогого оборудования. Рассмотрим основные компоненты, формирующие надёжную инфраструктуру.

Ключевые компоненты слаботочной инфраструктуры

• Горизонтальная подсистема СКС — кабели от этажного коммутационного центра до телекоммуникационных розеток на рабочих местах. Длина сегмента на витой паре категории 6A — до 100 метров. Для оптоволокна OM4 — до 550 метров (10GBase-SR).
• Магистральная подсистема — соединяет коммутационные центры зданий и этажей. Здесь часто применяют многомодовое или одномодовое волокно с запасом не менее 50% волокон (ГОСТ Р 58238-2018, п. 8.4).
• Системы видеонаблюдения — современные IP-камеры с разрешением 4K и аналитикой (распознавание лиц, детекция пересечения линии). Скорость потока от одной камеры достигает 16 Мбит/с.
• Охранно-пожарная сигнализация (ОПС) — адресные системы с временем доставки сигнала до пульта менее 10 секунд (согласно СП 484.1311500.2020).

Важно: При совместной прокладке слаботочных и силовых линий необходимо соблюдать расстояние не менее 30 см без экранирования. При использовании экранированного кабеля с заземлением разрыв может быть сокращён до 10 мм, однако данное решение увеличивает стоимость монтажа на 15–20%.

Основные стыки и интерфейсы в слаботочных системах: от скрутки до кроссировки

В профессиональной среде термин «стык» обозначает место физического соединения двух или более проводников, обеспечивающее электрический контакт и гальваническую развязку там, где это необходимо. Основной задачей инженера становится выбор способа соединения: пайка, обжим, винтовой зажим, IDC (ножевой контакт) или оптическая сварка. Каждый метод имеет свои ограничения. Например, скрутка («дедовский метод») даёт дополнительное сопротивление в сотни миллиом и увеличивает риск обрыва при вибрациях. Поэтому отраслевые стандарты (ГОСТ Р 58238—2018, а также рекомендации TIA/EIA-568) предписывают использовать сертифицированные соединители. Рассмотрим самые востребованные решения.

ScotchLock (скочлок) – быстрое соединение без снятия изоляции

Соединители типа ScotchLock (3M) или бюджетные аналоги Rexant K1 предназначены для телефонных линий и витой пары с диаметром жилы 0,4–0,9 мм. Принцип работы: проводники вставляются в зажим до упора, затем пассатижами (или специальным кримпером) резко сдавливают корпус. Внутренний ножевой контакт прорезает изоляцию и создаёт герметичное соединение. Плюсы: скорость монтажа, отсутствие необходимости в паяльнике. Минусы: одноразовость, чувствительность к вибрации (по отзывам монтажников, через 8–9 месяцев эксплуатации в условиях вибрации возможна потеря контакта). Наибольшее распространение скочлоки получили при ремонте телефонных щитков и быстром наращивании проводов в труднодоступных местах.

Плинты (IDC-контакты) – индустриальный стандарт кроссировки

Плинт — пластмассовая колодка с ножевыми контактами (обычно на 10 пар проводов). Для запрессовки провода используется специальный V-образный нож (кронштейн). Проводник укладывается в паз, и при нажатии лезвия изоляция автоматически прорезается, а медная жила плотно фиксируется в контакте. Плинты незаменимы, когда требуется развести одну телефонную линию на несколько розеток или выполнить кроссировку между этажами. ГОСТ Р 58238—2018 относит плинты к стационарным коннекторам, обеспечивающим высокую надёжность. Обратите внимание: для витой пары категории 6 и выше лучше использовать специализированные патч-панели, так как плинт не гарантирует норм перекрёстных наводок (NEXT) для гигабитных сетей.

Сравнение методов соединения: какой интерфейс выбрать?

• Пайка с термоусадкой — максимальная надёжность, низкое переходное сопротивление. Требует паяльника и навыков. Идеально для ОПС и ответственных цепей.
• Винтовые клеммники — допустимы только для неподвижных слаботочных цепей (например, в распределительных коробках КРТ). Не рекомендованы для витой пары из-за нарушения волнового сопротивления.
• Соединители RJ-45 (In-Line Coupler) — два обжатых коннектора вставляются в переходник. Простой способ нарастить патч-корд. Потери сигнала — до 0,5 dB для категории 6.
• Оптический сплайс (сварка) — потери менее 0,05 dB. Используется для магистральных линий. Требует сварочного аппарата и защиты гильзой.

Для структурированной кабельной системы внутри здания основной рекомендацией является использование IDC-контактов (плинты, патч-панели Keystone) и обжим коннекторов RJ-45 сертифицированным инструментом. Скочлоки хороши для оперативного ремонта телефонии. А для высокоскоростных линий Ethernet (>1 Гбит/с) не применяйте скрутки и непрофильные клеммники — это гарантированно вызовет рост битовых ошибок.

Нормативная база: требования ГОСТ Р 58238-2018 к соединениям и трассам

Государственный стандарт ГОСТ Р 58238—2018 «Слаботочные системы. Кабельные системы. Порядок и нормы проектирования. Общие положения» — ключевой документ для проектировщиков. Он введён в действие с 1 марта 2019 года и регламентирует структуру СКС, требования к радиусам изгиба, коэффициентам заполнения кабельных лотков и топологии магистралей. Приведём выдержки, напрямую влияющие на качество соединений и долговечность системы.

• Радиус изгиба кабеля: для 4-парного медного кабеля — не менее 4 внешних диаметров (обычно >50 мм). Для оптоволокна — не менее 10 диаметров при монтаже и 15 диаметров в стационарном состоянии.
• Коэффициент заполнения лотков и кондуитов: на стадии проектирования — не более 40%, в процессе эксплуатации допускается увеличение до 60% (раздел 7.5).
• Длина непрерывного сегмента кондуита: не более 30 метров и не более двух поворотов по 90°.
• Запас кабеля на рабочем месте: для витой пары — 0,3 м, для оптики — 1,0 м (раздел 6.2).
• Запас волокон в магистрали: не менее 50% (рекомендовано 100%) от используемого числа волокон (п. 8.4).

Соблюдение этих норм напрямую влияет на затухание сигнала. Например, если при монтаже витой пары категории 6A допустить изгиб радиусом 30 мм вместо положенных 50 мм, то импеданс в этом месте изменится, возникнет отражённая волна, и фактическая скорость передачи упадёт с 10 Гбит/с до 1 Гбит/с или появятся пакетные потери. Таким образом, игнорирование стандартов сводит на нет все преимущества дорогого оборудования.

Интеграция слаботочных систем: IP как единая платформа

Исторически сложилось, что телефонная линия, видеонаблюдение и контроль доступа строились на разных физических средах: коаксиал, «лапша» (КСПВ), витая пара для Ethernet. Сегодня ключевой тренд — конвергенция на базе IP-протоколов. Камеры, считыватели СКУД, датчики пожарной сигнализации (с поддержкой протоколов типа BACnet или Modbus TCP) подключаются к единой локальной сети. Это упрощает администрирование, но предъявляет повышенные требования к стыкам между медными и оптическими сегментами, а также к качеству соединений. Компании Genetec, Bosch и другие предлагают платформы для централизованного управления, однако фундаментом остаётся физический уровень: правильно обжатый коннектор RJ-45 или аккуратно сваренное оптическое волокно.

Согласно исследованию Positive Technologies (2024), 68% уязвимостей в IoT-устройствах для умных зданий связаны с использованием стандартных паролей и отсутствием шифрования. Но не менее важен и аппаратный аспект: плохой контакт в распределительной коробке может стать причиной периодических обрывов, которые программно диагностируются как «потеря связи», что увеличивает время простоя. Поэтому профессиональный монтаж всегда включает тестирование линии сертифицированным анализатором (например, Fluke DSX-8000) с замером параметров NEXT, PS NEXT, Return Loss.

Типовые ошибки при соединении слаботочных проводов (и как их избежать)

• Скрутка разнородных металлов (медь + алюминий) — приводит к электрохимической коррозии. Правильно: использовать переходные клеммники с пастой или лужение.
• Слишком длинная разделка пар (более 13 мм) — увеличивает перекрёстные помехи. Для категории 6A расплетать пары следует не более чем на 6–8 мм.
• Отсутствие заземления экрана FTP/S-FTP — экран работает как антенна, наводя шумы. Заземление выполняется только с одной стороны (в распределительном щите).
• Использование скочлоков для витой пары 2-й пары в сетях PoE+ (питание до 30 Вт) — допустимо только в крайних случаях, так как ножевой контакт имеет меньшее сечение, чем стандартный коннектор, и может греться.

Проектируя крупный объект (бизнес-центр, больницу или жилой комплекс), всегда закладывайте не менее 10–20% резервных кабельных каналов и розеток. Эта практика, предписанная ГОСТ Р 58238—2018 (раздел 6.2), позволяет гибко реагировать на перепланировки без перебивки стен. Также помните, что система мониторинга качества соединений (например, SNMP-управляемые патч-панели) сегодня доступна для среднего бизнеса и помогает оперативно локализовать обрыв.

Особенности применения интерфейсов в различных слаботочных подсистемах

В зависимости от назначения подсистемы выбираются разные типы соединений и кабелей. Для наглядности сведём ключевые требования в таблицу (используем чистый HTML без CSS).

Данные таблицы основаны на актуальных редакциях стандартов ISO/IEC 11801, ГОСТ Р 58238—2018 и рекомендациях производителей (3M, D-Link, Fluke). Обратите внимание: для линий с PoE (питание до 60 Вт по стандарту IEEE 802.3bt) критически важно использовать коннекторы с номинальным током не менее 1 А на контакт. Скотчлоки и некоторые дешёвые плинты не рассчитаны на такие токи — это может привести к нагреву и пожару.

Практические рекомендации: как проверить качество соединений и продлить жизнь слаботочной сети

Даже если вы грамотно выбрали интерфейс и способ соединения, окончательное качество определяется тестированием. Для медных линий обязательными являются измерения:

• Сопротивление постоянному току (RCL) — не должно превышать расчётного (например, для 100 м Cat.6 около 9,4 Ом на пару).
• Затухание (IL) — для Cat.6 на 100 МГц не более 21,7 dB.
• Перекрёстные наводки NEXT и PS NEXT — для Cat.6 на 100 МГц не менее 39,9 dB.

Для оптоволокна — оптический рефлектометр (OTDR) и измерение бюджетов потерь: максимальные потери на сварном соединении не более 0,1 dB, на механическом соединителе — до 0,3 dB. Если обнаружено, что потери превышают 0,5 dB на стыке, соединение следует переделать.

Ещё один важный аспект — маркировка. Каждый кабель, каждая розетка и каждый стык в слаботочном щитке должны быть однозначно идентифицированы. Используйте самозатухающие нейлоновые стяжки и маркеры, стойкие к ультрафиолету. Согласно статистике Elemont-profi (2025), до 45% времени при поиске неисправности тратится на идентификацию немаркированных линий. Следовательно, 20 минут, потраченные на этикетки, могут сократить простой сети с 2 часов до 20 минут.

Завершая статью, подчеркнём: современная слаботочная инфраструктура — это не просто кабели. Это сложная экосистема, где каждый метр, каждая пайка и каждая обжимка влияют на итоговую надёжность. Используйте сертифицированные компоненты, соблюдайте требования ГОСТ Р 58238—2018 и не забывайте о документировании всех стыков. Тогда система прослужит не менее 25 лет без потери производительности. При возникновении сложных случаев привлеките специалистов, имеющих опыт в сварке оптики и кроссировке витых пар, — это окупится отсутствием «больных» линий и высоким уровнем цифрового комфорта.
