Современные системы безопасности объектов — это сложные электронные комплексы. Их надежная работа напрямую зависит от качества электропитания. Любое отклонение параметров сети может привести к ложным срабатываниям, выходу из строя чувствительных датчиков или потере данных. Особенно уязвимы охранно-пожарные системы, которые должны функционировать круглосуточно и безотказно. В этой статье мы детально разберем, какие угрозы несет нестабильное напряжение, какие устройства защиты существуют и как правильно выбрать компоненты для создания надежной системы энергоснабжения.
Основные проблемы в электрических сетях — это скачки, импульсные перенапряжения (например, из-за удара молнии), длительные понижения или повышения напряжения, а также полные отключения. Все это может нарушить работу охранной сигнализации, привести к ошибкам в работе пожарных извещателей и выходу из строя дорогостоящих контроллеров. Чтобы защитить оборудование, применяют комплексный подход: используют сетевые фильтры для подавления высокочастотных помех, стабилизаторы для выравнивания напряжения и источники бесперебойного питания (ИБП) для автономной работы. Далее мы рассмотрим каждый элемент подробно и дадим практические рекомендации по выбору.
Особенно остро вопрос стоит на объектах с нестабильной внешней сетью: в загородных домах, на производственных площадках или в районах с частыми грозами. Охранный комплекс (включая датчики движения, контроля доступа) и пожарная сигнализация (датчики дыма, тепла, оповещатели) требуют чистого и стабильного источника питания. Важно понимать, что ремонт оборудования, вышедшего из строя из-за скачков, не является гарантийным случаем, поэтому затраты на защиту — это инвестиция в бесперебойную работу и экономию на будущих ремонтах. Ниже перечислены основные факторы риска при организации электропитания систем безопасности.
Основные угрозы и методы защиты
Надежность работы любой сигнализации определяется стабильностью ее питания. Рассмотрим ключевые проблемы и способы их решения. Для полноценной защиты рекомендуется применять не одно, а несколько устройств последовательно.
- Импульсные перенапряжения (грозовые разряды, коммутация мощной нагрузки). Они могут мгновенно вывести из строя микросхемы. Для защиты используются сетевые фильтры и разрядники. Хороший фильтр гасит пики до безопасного уровня, пропуская нормальное напряжение.
- Длительное пониженное или повышенное напряжение. Такая нестабильная работа сети вызывает перегрев блоков питания и сокращает срок службы оборудования. Здесь необходим стабилизатор, который поддерживает на выходе 220 В при колебаниях входа в широких пределах. Выделяют релейный и инверторный типы — последние обеспечивают более точную стабилизацию.
- Полное исчезновение напряжения (авария, отключение). Без резервного питания охранно-пожарная система полностью теряет функциональность. Для этого используют ИБП (источник бесперебойного питания), который при пропадании сети автоматически переключает нагрузку на аккумуляторы. Время автономной работы зависит от емкости батарей.
- Высокочастотные помехи от работающего оборудования (электродвигатели, инверторы, сварочные аппараты). Они могут вызывать ложные срабатывания датчиков. Фильтры и линейно-интерактивные ИБП эффективно подавляют такие помехи, обеспечивая чистую синусоиду на выходе.
Комплексное применение этих устройств гарантирует, что охранный и пожарный сегменты системы будут функционировать корректно в любых условиях. Также важно учитывать суммарную мощность всех потребителей: панелей управления, извещателей, оповещателей и исполнительных устройств (замков, клапанов). При расчете запаса мощности рекомендуется добавлять 20–30 % к расчетному значению, чтобы оборудование не работало на пределе. Правильно спроектированная система защиты обеспечивает не только стабильность напряжения, но и непрерывность работы даже при длительных сбоях в основной сети.
Виды устройств обеспечения бесперебойного питания
Чтобы полностью решить вопрос с некачественным электроснабжением, необходимо понимать назначение каждого элемента в цепочке защиты. Их можно комбинировать для достижения максимального результата. Рассмотрим основные классы оборудования.
- Сетевые фильтры: предназначены для защиты от импульсных перенапряжений и высокочастотных помех. Это базовый уровень защиты. Они не способны корректировать постоянное занижение или завышение напряжения, но незаменимы в качестве первой ступени. Характеристики: номинальный ток, энергия поглощения (Дж). Для систем безопасности подходят фильтры с варистором и LC-фильтром.
- Стабилизаторы напряжения: поддерживают выходное напряжение в заданных пределах (обычно 220 В ±2-5 %) при широком диапазоне входного. Для сигнализации важно, чтобы форма выходного сигнала была синусоидальной (не ступенчатой). Релейные стабилизаторы имеют ступенчатую регулировку, инверторные (с двойным преобразованием) — плавную и более точную. Выбор зависит от чувствительности оборудования.
- Источники бесперебойного питания (ИБП): обеспечивают не только стабилизацию (в некоторых моделях), но и работу от аккумуляторов при отключении сети. Для пожарных и охранных систем критически важна топология On-Line (двойное преобразование). В таких ИБП нагрузка всегда питается от инвертора, что дает идеальную синусоиду и мгновенное переключение (0 мс). Офлайн- или линейно-интерактивные модели имеют переключение 4–10 мс, что допустимо, но менее надежно.
- Резервные аккумуляторные батареи (АКБ): часто используются в составе ИБП или отдельных блоков резервного питания. Нормы пожарной безопасности требуют, чтобы система работала в дежурном режиме не менее 24 часов, а в режиме тревоги — не менее 3 часов. Емкость батарей рассчитывается исходя из суммарного тока потребления и требуемого времени автономии.
При выборе конкретной модели важно учитывать полную мощность (в ВА) и активную мощность (в Вт). Для систем с импульсными блоками питания коэффициент мощности может быть близок к 0,7, поэтому рекомендовано брать ИБП с запасом не менее 20–30 %. Также необходимо обращать внимание на наличие функции автоматического тестирования батарей и возможности удаленного мониторинга (для крупных распределенных объектов). Ниже представлена таблица сравнения ключевых характеристик устройств защиты, которая поможет сориентироваться при выборе.
Сравнение устройств защиты для систем сигнализации
Для наглядности сведем основные параметры сетевых фильтров, стабилизаторов и ИБП в общую таблицу. Это поможет понять, какой тип оборудования решает конкретную проблему и какова его роль в общей схеме электропитания.
| Тип устройства | Основная функция | Защита от импульсных скачков | Стабилизация напряжения | Резервное питание (АКБ) | Время переключения на резерв |
|---|---|---|---|---|---|
| Сетевой фильтр | Подавление высокочастотных помех и импульсных перенапряжений до 6000 В | Да (однократно) – защита варистором | Нет | Нет | Не требуется |
| Релейный стабилизатор | Ступенчатая корректировка напряжения (ширина ступени ~15–20 В) | Частично (только как следствие работы реле) | Да, на основе релейного переключения обмоток автотрансформатора | Нет | ~5–20 мс (при смене ступени) |
| Инверторный стабилизатор (double conversion) | Плавная стабилизация с точностью ±1-2 % и чистая синусоида | Да (за счет двойного преобразования) | Да, непрерывная (электронное регулирование) | Нет | Не требуется (нет переключения) |
| Линейно-интерактивный ИБП | Базовая стабилизация (ступенчатая) + автономная работа 5–30 мин | Да (фильтр на входе) | Да, узкий диапазон (приблизительно) | Да, встроенный (небольшой) | ~4–8 мс |
| ИБП On-Line (двойное преобразование) | Полная стабилизация без переходных процессов + длительная автономия (с внешними АКБ) | Да (полная изоляция входа и выхода) | Да, высокая точность (плавная) | Да, возможность подключения внешних батарей | 0 мс (переключения нет) |
| * Примечание: для ответственных объектов (больницы, серверные, склады с категорией А/Б) регламентируется использование ИБП с онлайновой топологией и резервированием. Для пожарной сигнализации обязательно наличие двух независимых источников питания — основного и резервного (аккумулятора). | |||||
Из таблицы видно, что идеальным решением для охранно-пожарной системы является тандем: сетевой фильтр на входе + инверторный стабилизатор или ИБП On-Line. Это обеспечивает защиту от всех видов нарушений электроснабжения. Важно также правильно рассчитать мощность ИБП и емкость батарей. Для системы безопасности (контроллер + 10–20 извещателей + оповещатели) обычно достаточно ИБП мощностью 1–2 кВА. Если в систему входят электромагнитные замки или приводы, мощность нужно увеличить с учетом пусковых токов. Регулярное обслуживание (раз в 6–12 месяцев) включает проверку состояния батарей, очистку от пыли и тестирование переключения на резерв.
Ключевые параметры выбора и практические схемы подключения
При организации защиты нужно учитывать не только совместимость устройств, но и требования нормативных документов (СП 5.13130, ПУЭ). Для пожарной сигнализации обязательно наличие резервного источника питания с автоматическим переключением. Охранные системы также требуют бесперебойного питания, чтобы сохранять работоспособность при попытке отключения сети злоумышленниками. Рассмотрим основные критерии выбора и две типовые схемы подключения.
Первый критерий — это уровень шума и охлаждение. Для офисных и жилых помещений важна бесшумная работа (инверторные стабилизаторы, многие ИБП On-Line с пассивным охлаждением до 1 кВт). Второй — наличие байпаса (обхода), позволяющего при поломке защитного устройства подать питание напрямую для сохранения работоспособности сигнализации на время ремонта. Третий — защита от глубокого разряда АКБ (чтобы батареи не вышли из строя при длительном отключении света). Четвертый — возможность интеграции с системой диспетчеризации (сухие контакты, SNMP).

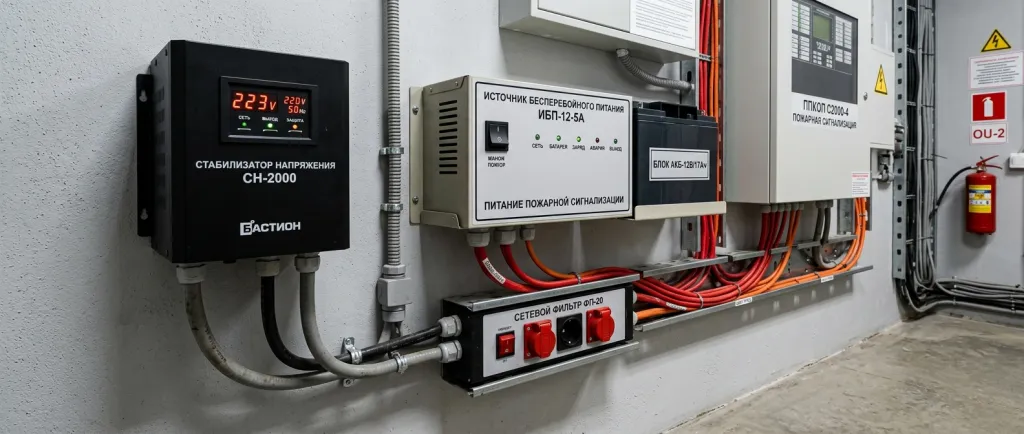

Типовая схема для небольшого объекта (магазин, офис): внешняя сеть 220 В подключается к сетевому фильтру, затем к стабилизатору (релейному или инверторному), и уже после этого — к ИБП (линейно-интерактивному) и далее к блоку питания системы безопасности. Важно, чтобы общая нагрузка не превышала 70 % от номинала ИБП. Для крупных объектов (производственные цеха, склады) используется схема с ИБП On-Line + внешние батарейные модули, а также генератор как источник длительного резервирования. В таких системах также применяют параллельное подключение нескольких ИБП для повышения надежности (резервирование N+1).
Обязательным требованием является заземление всех элементов защиты и самой системы сигнализации. Также следует избегать прокладки кабелей питания рядом с информационными линиями (витая пара, шлейфы сигнализации) без экранирования, так как это может вызывать ложные срабатывания. При проектировании питания необходимо учитывать изменение емкости аккумуляторов при низких температурах: в неотапливаемом помещении время автономии может сократиться на 30–50 %, что требует увеличения емкости или установки подогрева.
В заключение подчеркнем, что грамотно спроектированная система электропитания — это фундамент надежности и долговечности охранной и пожарной сигнализации. Не стоит экономить на качестве стабилизаторов и ИБП, так как их стоимость несопоставима с потенциальным ущербом от пожара или взлома, который может остаться незамеченным из-за отключения питания. Регулярно проводите техническое обслуживание: раз в год проверяйте напряжение на клеммах аккумуляторов под нагрузкой, заменяйте батареи со сроком службы более 3–5 лет, очищайте фильтры и вентиляционные отверстия от пыли. Только комплексный подход и использование проверенного оборудования обеспечат непрерывную безопасность вашего объекта.
